[操作要求]

    1. 建立新圖形文件:建立新圖形文件,繪圖區域為240×200。

    2.繪圖

         ●繪制一個100×25的矩形。

         ● 在矩形 中繪制一條樣條曲線，樣條曲線頂點間距相等，左端點切線與垂直方向的夾角45°，右端點切線與垂直方向的夾角135°，完成后的圖形參見圖2-2。

    3.保存:將完成的圖形以KSCAD2-2.DWG為文件名保存在考生文件夾中。

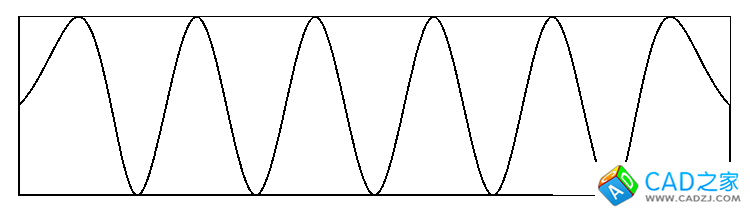

圖2-2

指定起點切向，指定端點切向，我的方法用的是極坐標的輸入方法。

當提示“指定起點切向：”時輸入“<45”回車將鼠標移到左邊單擊即可。

指定端點切向方法類似。在畫指定角度線段時也可以用這個文法。

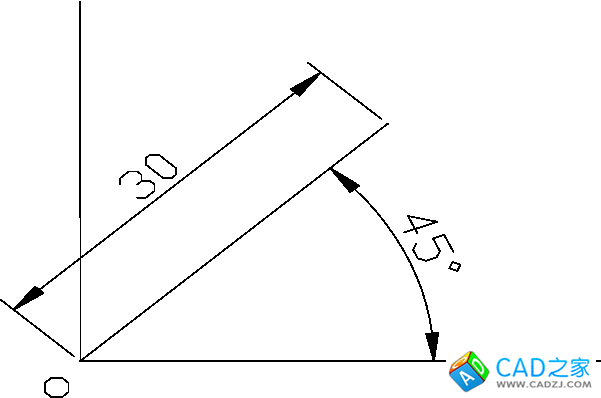

極坐標以水平向右為0度,在AutoCAD中極坐標表示方法:<度數，長度

例如<45,30

相對極坐標與直角坐標類似，在極坐標前加“@”。

指定起點切向: <225

角度替代: 225

指定起點切向:

指定端點切向: <-45

角度替代: 315
