CAD軟件中提供了多種常用線型可以使用，但是不是還不能滿足您的需求呢？

雖然線型的定義并不復雜，如果對線型定義很了解，直接編寫線型定義并不難（有興趣的可以看我之前發的一篇博文。）但對于大多數搞設計的人來說沒有那么時間去研究。

還好，我們可以有更加直觀的方式來制作線型。AutoCAD和浩辰CAD的擴展工具中提供了一種制作線型的工具，可以自己先畫一個線型單元，然后直接將畫好的線型單元轉換為線型定義，這種方式既簡單又直觀。

下面給大家介紹一下。

如果你裝AutoCAD，記住一定要裝Express tool（擴展工具），裝浩辰CAD的話默認就帶了。

這個工具再線型中有字符或符號的時候非常方便，下面舉個小例子：

1、在圖中按照尺寸畫好一個線型單元，在適當地方插入文字，如下圖所示：



圖1 繪制一個線型單元

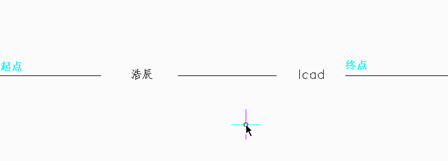

2、找到擴展工具中的制作線型工具，執行此命令，會先提示保存線型文件，并根據提示輸入線型的名字和線型描述（可以用文字描述，也可以用橫線空格加字符模擬線型），然后按照提示在圖形中定義線型單元的起點和終點，如下圖所示。



圖2 定義起點和終點

3、根據提示框選一個單元所包含的圖形和文字，然后就完成了線型的制作。在線型下拉列表中就可以按直線和文字構成新線型www.myxzmdy.cn 。如下圖所示。



圖3 生成的線型

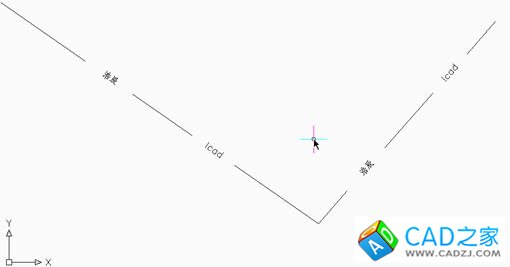

5、選擇使用hccad線型，并繪制直線。如下圖所示。



圖4 線型繪制的效果

怎么樣？這個功能比直接寫線型定義方便多了吧！
