先畫一個三維模型
用設計視圖的工具設計四個視圖,注意主視圖與模型圖用UCS,左視圖與俯視圖用投影 得到(不是用視口工具)
用設計輪廓工具選中主視圖的模型設計輪廓
用設計圖形工具選中除模型外的三個視圖
在圖層中關閉VOPRTS圖層,設置帶有HID后輟的圖層線形為虛線并調整線型比例
然后標注

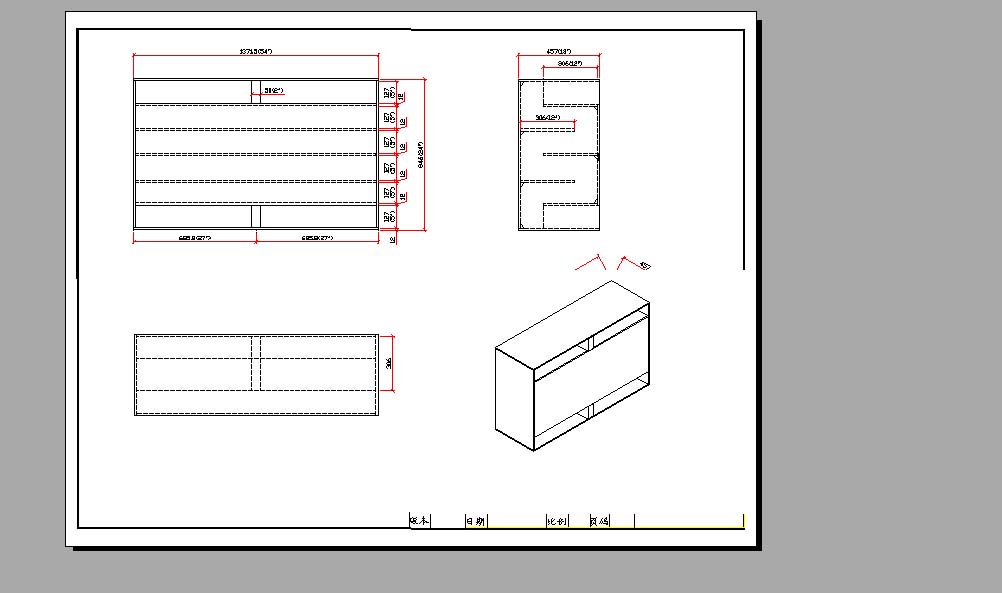

請看效果
