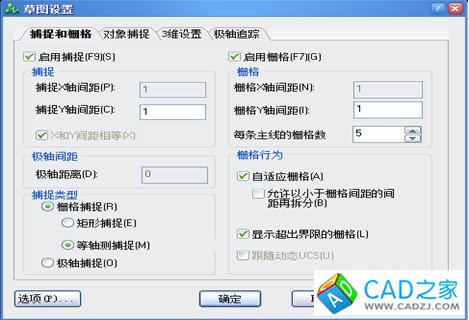

軸測圖是反映物體三維形狀的二維圖形，其富有立體感，能幫助人們更快、更清楚地認識產品結構；通過CAD軟件繪制一個零件的軸測圖是在二維CAD平面中完成，它相對三維圖形更簡潔方便，下面我們就通過一個實例看看如何在中望CAD軟件中實現軸測圖的繪制。首先設定繪圖環境，命令行輸入：units 設置繪圖單位：長度類型為“小數”，長度精度為“0.00”；角度類型為：“十進制度數”，角度精度為0.00，其余按默認設置。其次設置柵格和捕捉，在狀態欄中的“對象捕捉”上點擊右鍵選擇設置，打開“草圖設置”窗口，將捕捉類型設置為等軸測捕捉；設置捕捉Y軸間距為1、設置柵格Y軸間距為1并點選“啟用捕捉”和“啟用柵格”復選框，打開捕捉和柵格，如圖一所示：

圖一

根據制圖標準，在“圖層特性管理器”中建立圖層，并進行層屬性設置，結果如圖二所示：

圖二

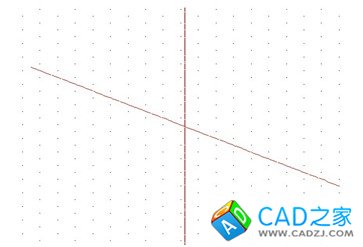

將當前圖層設置為“中心線”層，利用line命令繪制軸孔中心線（建議開啟極軸追蹤），在繪圖區域，任意點取一點作為軸孔中心線的起始點，水平中心線的長為35，角度：150；垂直中心線的長度為35，角度：90。如圖三所示：

圖三

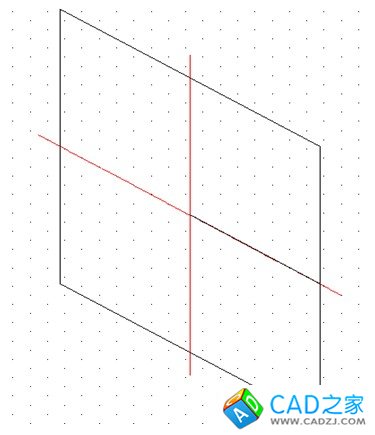

接下來繪制萬向聯軸節-長方體；將當前圖層設置為“粗實線”，利用line命令繪制基準長方體，該長方體側面是30的正方形，長為50，以中心線交點為繪制線段的起點，利用極軸跟蹤功能，點取相對極坐標為15〈330的點作為線段的另一端點；重復line命令，依次點取相對極坐標為：15〈270、30〈150、30〈90、30〈330、30〈270，完成左平面的繪制（圖四）。

圖四

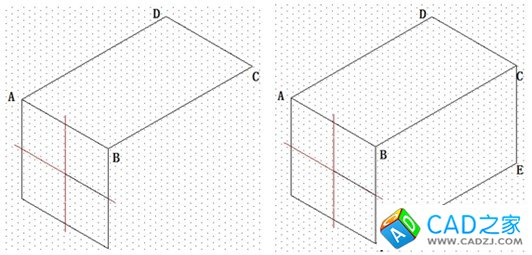

單擊鍵盤上的F5鍵，切換光標到頂平面，分別選取A、B兩點，繪制長為50的直線，連接C、D兩點，完成頂平臺的繪制。同理按F5鍵，切換光標至右平面，點取C點，繪制長為30的直線CE，連接EF，完成基準長方體的繪制（圖五）。

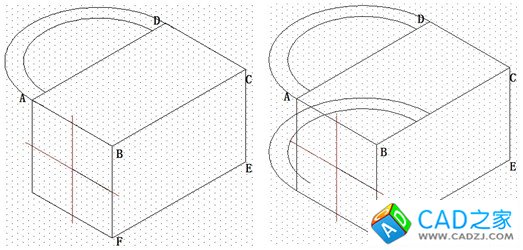

繪制萬向聯軸節- 半圓環體，利用橢圓命令ellipse（同心圓I）繪制頂面半圓環，以AD直線中心為圓心繪制直徑分別為了50和40的同心圓，利用trim修剪命令剪去多余弧線，并利用copy命令將頂面半圓環復制到底面如圖六所示：

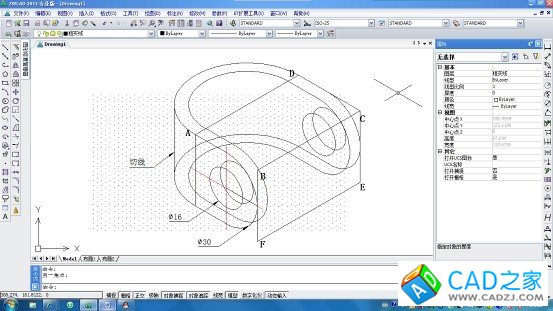

按F5鍵，將光標切換到右平面，利用line命令捕捉頂平面和底平面外環體切點繪制一條切線；再將光標切換到左平面，利用橢圓命令ellipse（同心圓I）以軸孔中心線交點為圓心繪制直徑為30和16的圓，修剪結果如圖七所示。利用copy命令繪制平行于左平面的各平面，結果如圖八所示：

圖八

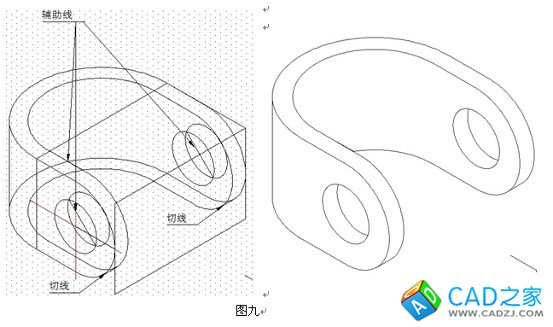

利用line命令和復制對象命令分別繪制萬向聯軸節中的切線和輔助線，最后利用trim命令和刪除命令對圖形進行處理，去除多余的線以及應該隱藏的線段，最終萬向聯軸節的繪制結果如圖九所示：
