導言：

在這票AutoCAD三維渲染實例教程中我們將學習到“不銹鋼”的金屬反光質感、“玻璃”的透明折射效果和“底板”的明亮倒影鏡像等技巧，希望能給對AutoCAD三維制作感興趣的朋友帶來幫助。

第一步

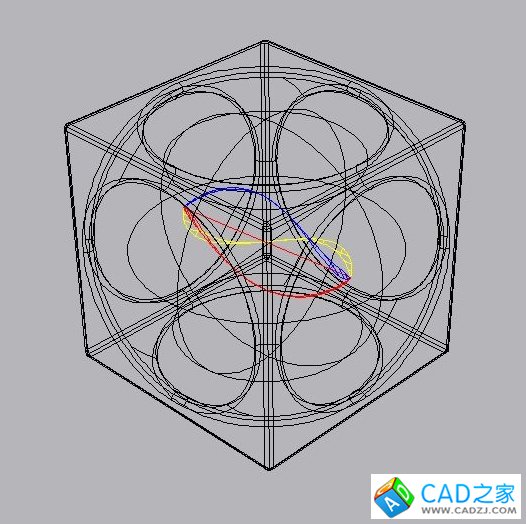

我用的圖形很簡單，一個正四方體，中心畫個球體差集后倒圓角。中心放一個球體（借用我以前畫的“小時候玩的玻璃球”）。底部畫個面域做底板。（圖01）

圖01

第二步

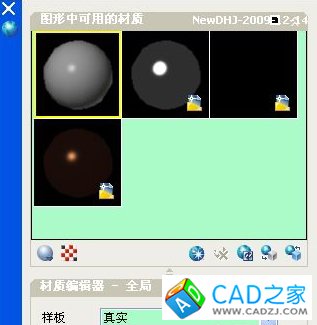

創建三個材質，“不銹鋼”材質、“玻璃”材質和“底板”材質加原有的一個“全局”材質。（圖02）

圖02

“不銹鋼”材質的基本要素
樣板：選“高級金屬”——具有更多選項的材質，包括可以用于創建特殊效果的特性（例如模擬反射）。
環境光：201,201,201——以指定顯示在那些僅由環境光照亮的面上的顏色，
漫射：255，255，255——漫射顏色是對象的主色
反光度：86——有光澤的實體面上的亮顯區域較小但顯示較亮。 較暗的面可將光線反射到較多方向，從而可創建區域較大且顯示較柔和的亮顯。
自發光：0——當設置為大于 0 的值時，可以使對象自身顯示為發光而不依賴于圖形中的光源。但清晰度則減弱。
謾射貼圖：無
不透明度：100——不銹鋼應該是不透明的
反射：70——可模擬在有光澤的對象表面上反射的場景
凹凸貼圖：無

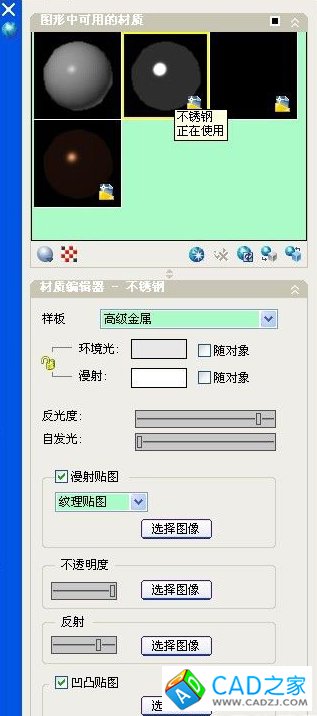

把材質應用到正四方體。（圖03）

圖03

“玻璃”材質的基本要素

樣板：選真實——基于物理性質的材質
漫射：240，240，240——以指定顯示在那些僅由環境光照亮的面上的顏色，
反光度：96——材質的反射質量定義了反光度或粗糙度。 若要模擬有光澤的曲面，材質應具有較小的高亮區域，并且其鏡面顏色較淺，甚至可能是白色。 較粗糙的材質具有較大的高亮區域，并且高亮區域的顏色更接近材質的主色。
折射率：1.170—— 在半透明材質中，光線通過材質時將被彎曲，因此通過材質將看到對象被扭曲。 例如，折射率為 1.0 時，透明對象后面的對象不會失真。 折射率為 1.5 時，對象會嚴重失真，就像通過玻璃球看對象一樣。
半透明度：100——半透明對象傳遞光線，但在對象內也會散射部分光線。
自發光：0—— 對象本身發光的外觀。
謾射貼圖：無
不透明度：0——當然越小越透明
凹凸貼圖：無

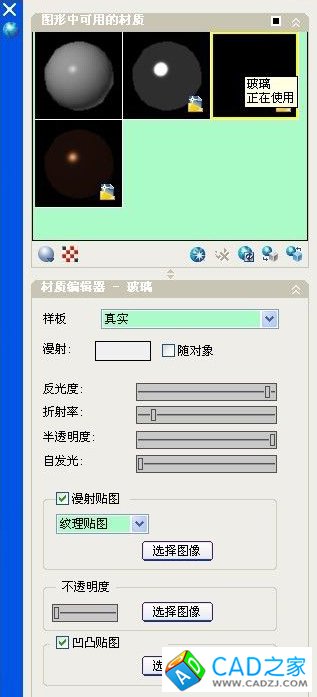

把材質應用到球體。（圖04）

圖04

“底板”材質的基本要素
樣板：選高級——具有更多選項的材質
環境：118，56，35——以指定顯示在那些僅由環境光照亮的面上的顏色。
漫射：3，2，2——以為材質指定一種顏色。
鏡面：224，149，92——以指定有光澤材質的亮顯區域的顏色。
如果單擊第一把鎖將環境色設置為漫射顏色。 單擊第二把鎖將鏡面顏色設置為漫射顏色。#p#分頁標題#e#
將一種顏色鎖定到另一種顏色后，更改一種顏色，另一種也將更改。
反光度：68
折射率：1.00
半透明度：0
自發光：0
謾射貼圖：無
不透明度：100 ——應該是不透明的
反射：57——可模擬在有光澤的對象表面上反射的場景
凹凸貼圖：無
把材質應用到面域。（圖05）

圖05

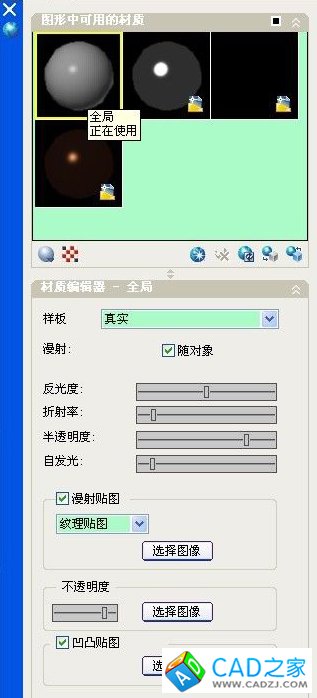

余下的玻璃球中的彩色瓜片。只要在全局里“隨對象”簡單設置一下即可。（圖06）

圖06
