我第一次單邊箭頭的時候,是先畫一個三角形,再填充上顏色.然后再畫一條引線. 現在學聰明了,只要在命令欄中輸入le, 然后它會提示你,輸入S   自己這樣做后,進去對里面的一些參數改一下,就很快能畫出一條帶引線的單邊箭頭了.現在要給他標上一個數字.比如標Φ10.這時候你就只能用方字工具打上去了.好長一段時間都是這樣做的,可最后自己也覺得這樣做也很慢.于是,我又想了好久,又在網上查了查.終于得出了一個小方法.大家看看,覺得好用.就頂一下啊...

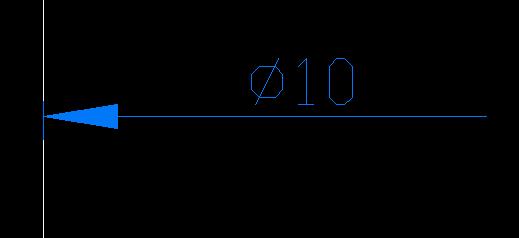

方法是這樣的,先用正常的直線標注.給直線標出尺寸,在尺寸未放下來之前按T,然后輸入你要的尺寸 比如Φ10.    然后按左鍵放下數字..按x [這是分解的快捷鍵]    空格,再選中整個尺寸,再按確定,    這樣一個尺寸已被你分解成,數字歸數字.箭頭歸箭頭了.線歸線了,你刪任何一個都不影響其它的.. 然后把一邊的箭頭刪了.一個單邊箭頭就做好,ok 了.還有就是那個文字位置的事.你可以進入尺寸樣式中   ,調整 把那個   手動放置文字 前面的勾打上后就可以了(這是在尺寸未放下來之前做的哦),自己弄一下吧,我大體方法已經說出來了,
