尺寸標注是我們?cè)谑褂肅AD時較常使用的一個功能，在浩辰CAD中，我們可以看到尺寸標注方面豐富的應用。而浩辰CAD機械軟件更是在浩辰CAD平臺的尺寸標注基礎上，對不足的地方加以改進，增加了諸如智能標注、尺寸公差標注、倒角標注、引線標注等功能，為用戶提供方便、豐富、完美的尺寸標注功能。

下面我就來介紹一下浩辰CAD機械軟件尺寸標注中幾個細分功能在實際工作中的運用：

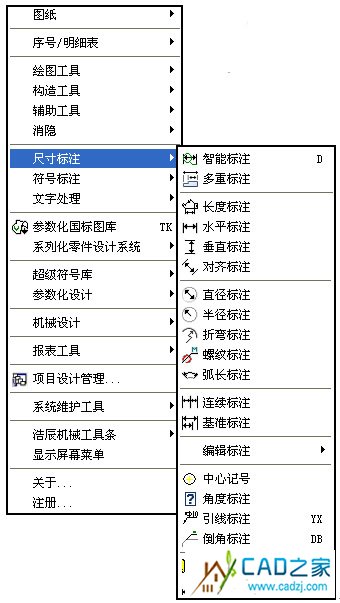

圖1

上圖是尺寸標注的菜單欄，浩辰CAD機械提供了很多的標注方式，這些標注樣式在使用方式上更接近我們?cè)跈C(jī)械制圖時的習慣。下面，我為大家介紹一些很有特點的標注功能。

智能標注

智能標注能快速標注尺寸并能識別尺寸的樣式，我們可以通過快捷鍵“D”來調用智能標注，這既方便了我們標注尺寸，也提高了我們的繪圖效率

智能標注實例：

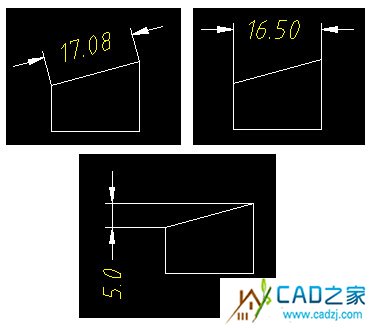

標注斜線：點擊智能標注選中要標注的斜線，這時當我們移動鼠標會發現標注的樣式會隨著鼠標的位置的變換而改變。

圖2

多重標注

多重標注分為平行、坐標、軸/對稱等不同類別，通過多重標注，我們可以對一些復雜的圖形進行快速的標注。

圖3

螺紋標注

在以往標注螺紋時我們需要手動來添加螺紋符號，而在浩辰CAD機械中提供了螺紋標注功能，這樣可以直接對螺紋進行標注，從而減少了手動添加這一環節。

下面讓我們看一下螺紋標注的實例

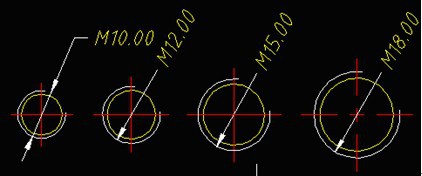

圖4 從未標注到標注好的螺紋

如果這種默認的標注風格不符合您的要求，可以通過雙擊標注對它們進行在位編輯（浩辰機械的標注都是自定義實體，只要雙擊就可進行修改）。

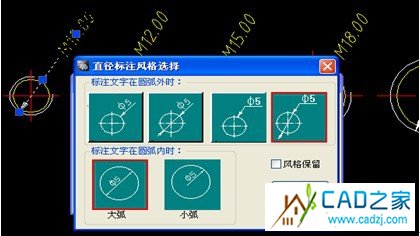

首先，點擊標注風格，軟件會彈出標注風格對話框

圖5

點擊“確認”后，就會發現圖中的標注風格改變了

圖6

在標注對話框選中公差代號時會彈出公差查詢?nèi)缦聢D

圖7

   浩辰機械CAD的尺寸標注功能就先為大家介紹到這里，希望能給大家提供一些幫助，也希望大家在畫圖中能夠更加靈活的運用這一功能，早日成為CAD高手。
