CAD教程之“對稱畫線”解析

在我們使用CAD作圖時，很多時候需要運用“對稱畫線”功能。最普遍的對稱畫線是以對稱基準線對稱畫線，從基準線上的點開始，往任一方向畫一條線，之后再平行畫線，兩個所輸距離為我們想要的兩條線的間距。當然，我們也可以通過輔助點來實現——先定好起點，選好基準線后，再用這個起點畫線。

在浩辰CAD機械軟件中，對稱畫線是怎樣實現的呢？又有什么技巧呢？這些技巧會對提升我們畫圖的準確性與效率有幫助嗎？下面我為大家簡單介紹一下。

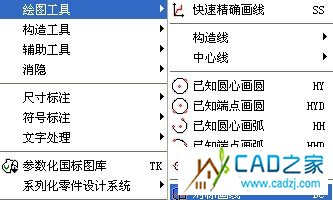

首先，讓我們在浩辰CAD機械軟件中打開“對稱畫線”功能，我們可以依次點擊“浩辰機械”——繪圖工具”——“對稱畫線”來找到這個功能。

圖1

系統在命令行中會提示我們選擇對稱線基準線：

圖2

選擇基準線后系統會提示請輸入第一點，這時我們的繪制就要開始了。（任意選擇一點開始繪制圖形）

圖3

若打開平行/垂直，可繪制基準線的平行、垂直線；若連續輸入下一點，可直接繪制對稱線直至終點（基準線必須為直線段，如果是多段線，也只有其中的直線段部分有效，繪制對象目前也只支持直線段）。

圖4

那么，如果想對畫線進行修改，應該怎么辦呢？這里教給大家一個小技巧——執行命令選擇對稱基準線后，捕捉到端點，利用對象捕捉追蹤，直接輸入偏移值，這樣省去了刪除直線的過程，提高了工作效率。

以上只是“對稱畫線”幾個簡單的技巧，若想更熟悉的運用浩辰CAD進行畫線，還需要大家多加練習。
