AutCAD圖形文件弄上網頁的方法

    英特網極大地擴展了計算機的能力和資源，利用英特網進行設計是必然的發展趨勢。但是，如果只想給用戶“看”自己的設計，用戶也沒有安裝AutoCAD，或者不會使用AutoCAD，就要用到DWF文件技術。

    AutoCAD2000的ePlot圖形輸出功能生成DWF文件，這是一種“電子圖形文件”，能在英特網上發表，DWF以 Web 圖形格式保存，用英特網瀏覽器和 Autodesk WHIP！ 4.0 模塊打開、查看和打印，支持實時平移和縮放、圖層、命名視圖和嵌入超級鏈接的顯示。但是不能將DWF直接轉化成可以利用的DWG，也沒有圖線修改的功能，這樣就在某種程度上保證了設計數據的安全。

    DWF是壓縮的矢量數據格式，打開與傳輸的速度比DWG快，察看DWF的WHIP！軟件界面簡單易用，不懂AutoCAD使用技術也能很容易地查看DWF中的圖樣。

    AutoCAD中有兩個預置的ePlot方式：1） DWF Classic.pc3 配置生成AutoCAD R14風格的DWF，黑色背景。
                                    2） DWF ePlot.pc3配置生成白背景、有圖紙邊界的DWF.
   生成DWF文件可以按下面的步驟操作：
     1）打開要輸出的圖形文件；
     2）使用Plot命令。

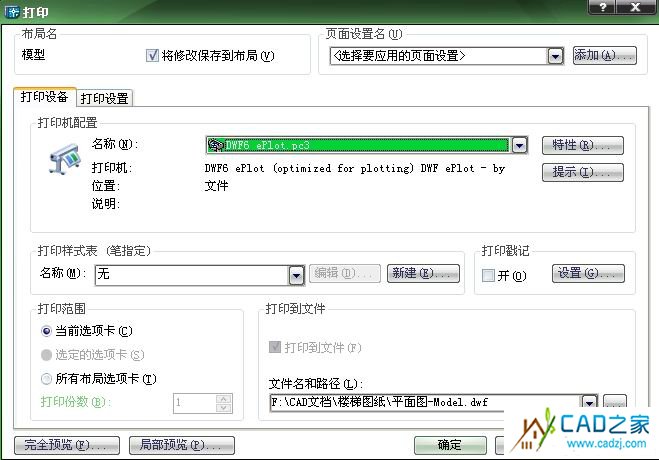

     3）在“打印設備”標簽的“打印配置”欄目中選定“DWF6 ePlot.pc3”方式。參見下圖中的樣子。

     4）如果有必要，還可以細致設置DWF的有關參數。按下「特性（R）…」按鈕，將彈出“打印機配置編輯器—DWF ePolt.pc3”對話框，選定其中的“自定義特性”，之后在對話框的“訪問自定義對話框”欄目中按下[自定義特性（C）…]按鈕，將彈出下面的對話框：這是關于DWF文件的一整套參數設置，推薦使用默認的狀態。

    5）在“打印到文件”欄目中輸入文件名和文件位置描述。文件位置可以是本地文件夾、局域網上位置或者英特網上的URL.
    6）切換到“打印設置”標簽，設置繪圖輸出的一般選項參數。DWF作為設計結果發布的手段，沒有必要硬性設定輸出比例，在確定了圖紙大小之后，將打印比例設置成“按圖紙空間縮放”就能滿足一般的要求了。預覽確認之后，就可以輸出了。

    對于DWF文件的瀏覽有兩種方法：
   1） 利用Autodesk WHIP插件。
   可以在帶有Autodesk WHIP！ 4.0模塊的IE5中打開DWF，效果如下。單擊鼠標右鍵，可以彈出WHIP！對DWF操作的快捷菜單，選定菜單某功能，就可以察看和操作DWF了。

    2） 利用Volo View Express軟件。
    另外的瀏覽DWF的工具是Autodesk Volo View Express，這是一個獨立使用的免費軟件，不依賴于AutoCAD、也不依賴于IE.Volo View還有“紅線圈閱”和“添加注釋”的功能，這對于不熟悉AutoCAD的人審查設計，是十分方便的。

    注意：用Volo View Express直接打開DWG文件，矢量漢字的顯示可能有問題，將相關的SHX文件復制到Volo View Express安裝路徑的 Fonts 文件夾中可以解決。

    在Volo View Express中目前還不能使用漢字做批注，這是Autodesk已知的問題，目前尚未發表相關的解決方案。
