二、立體字作品的渲染技巧實例

實例-1：語錄牌精品的渲染技巧

今天選擇《為人民服務--語錄牌》為例，看制作與渲染技巧

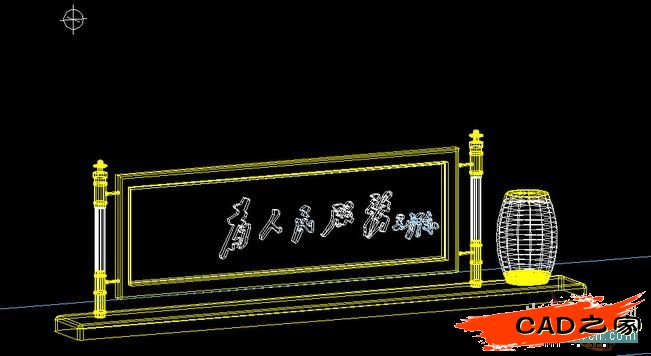

這個語錄牌的模型如下圖所示：

模型中的立體字是手描繪出空心字后再拉伸的。其余也僅用：矩形、拉伸、差集、旋轉、圓角、面域、移動等命令完成，模型制作雖然不復雜，但是要掌握渲染技巧卻是不容易的。

現將這個語錄牌的渲染方法介紹如下：

1、顏色的應用問題：在CAD2007及其以上版本中對于不需要貼圖的圖塊或圖素，可修改線框圖的顏色后，在“全局”設置中用參數來控制顏色的渲染。此圖的金屬配件線框為紫銅色（顏色32＃)；而語錄牌座和立桿的中部，其線框色為黑漆（顏色250#）；字體為紅色（色號20#）。

2、材質：立體字下面的矩形面域，以細顆粒彩色圖片加上毛主席像在PS中編輯為jpg圖片附給；中華煙圖片附給煙筒；地板是大矩形面域，以白瓷磚材質附給。

3、渲染類型與參數，在2007及其以上版本與過去版本是差異很大的。

當在樣板中選擇“高級金屬”渲染時，折射率對本身的光影影響很大，折射值超過1就有折射效果。本圖折射值為1.47，所以地板有倒影。而有些構件卻不宜設置，此值應小于或等于1。

材質的自發光對顏色的深淺影響很大，如果為0，有的顏色就分不清了，本圖的自發光設置為20，才看出地面及板縫和字體的顏色，也才能看到陰影。線框為白色時，渲染時一般是反映為淺灰色，如果自發光為0，則就成為灰黑色了。

4、光源的設置問題：本圖除開啟了用戶光源和陽光外，在右側下角2000mm高處，設置了點光燈。“全局照明”的光子值為500，而“最終采集”的光線也為500值。當然，還設置了全陰影或地面陰影。

5、背景圖的選擇：可任選合適的圖片附給，此圖選擇的是水面晨光圖片。

6、經過上述設置后，以“透視投影”渲染，就可渲染出如下的效果圖了。

下面再說說霓虹燈及玻璃字的渲染技巧
