學習CAD的朋友首先需要了解的是相對坐標和絕對坐標區別，以及如何根據要求繪制出精確的圖形。

這是相應點的坐標，現在我們需要更具這兩個點的坐標繪制一條直線：

1. x=2134 y=1234
2. x=3142 y=1324

由于CAD默認設置的是相對坐標輸入，在我們按正常的步驟輸入兩個坐標后，出現的情況卻是這樣的

1. x=2134 y=1234
2. x=5276 y=2558

CAD的絕對坐標與相對坐標 配圖1

如下圖中的 1 ，卻是不是我們需要的 2。那我們該如何操作才能得到圖中的 2 ，也就是我們需要的坐標點呢？很簡單，只要我們在輸入第二個點的坐標之前輸入“#”即可使用絕對坐標進行繪圖，得到需要的結果，見圖：

CAD的絕對坐標與相對坐標 配圖2

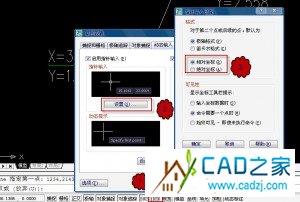

那么就由朋友要問了，可不可以將CAD默認輸入設置成“絕對坐標”，這是可以的，方法為：

1. 在狀態欄上的“Dyn”上單擊鼠標右鍵。 單擊“設置”。
2. 在“草圖設置”對話框中的“動態輸入”選項卡的“指針輸入”下，單擊“設置”。
3. 在“格式”標簽下有一個“絕對坐標”和“相對坐標”的選項，選擇“絕對坐標”即可完成設置

CAD的絕對坐標與相對坐標 配圖3
