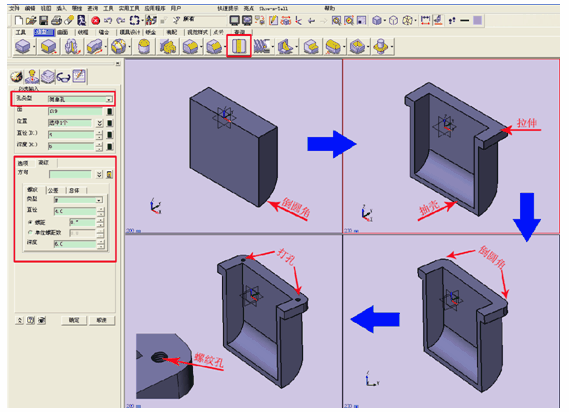

中望3D是一套三維CAD設計軟件，可進行實體建模、模具、逆向工程、鈑金等設計，以下通過創建一個渦輪減速器的箱體來了解中望3DCAD/CAM實體建模的方法。其中用到六面體、圓柱體、拉伸、圓角、鏡像、陣列、抽殼、打孔這些功能。 第一步：通過觀察所得箱體左右兩個面是對稱的，所以可以先創建一半，再鏡像合成一個整體。畫一個六面體后利用圓角、抽殼、拉伸、打孔這幾個命令創建半個箱體。具體如下圖所示：


倒圓角的數值和六面體的厚度相同，先抽殼再拉伸。
拉伸時因為選擇的“造型”是3條邊，這時可以單擊鼠標右鍵，打開快捷菜單選擇“插入曲線清單”，這樣就可以同時選中3條邊。而“偏移”項則要選“厚度”并輸入一個值。
打孔時“孔類型”選擇“簡單孔”，在“高級”—“螺紋”—“類型”選擇“M”并輸入一個“螺距”值，然后點確定。

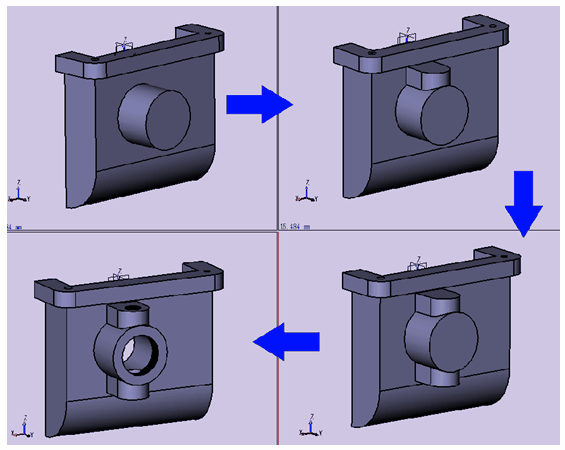

第二步：在右邊的面上創建所需的造型，這步驟使用了圓柱體、六面體、倒圓、鏡像、打孔這幾個命令完成，如下圖所示：


創建方形凸臺時，使用“基體”創建不要使用“加運算”，因為如果使用了“加運算”鏡像時就無法選擇基體了。凸臺中心使用“從兩條線”定位，具體方法：激活“六面體”命令，將光標放到“第一點”的位置，單擊鼠標右鍵，在彈出對話框中選擇“從兩條線”接著輸入第一直線和第二直線偏移的數值，來確定凸臺的中心位置。
鏡像前先在凸臺的中心創建一個基準面，然后以這個面為鏡像平面。
第三步：使用鏡像命令復制箱體，注意鏡像時要使用加運算，要選上“添加選中實體”項。

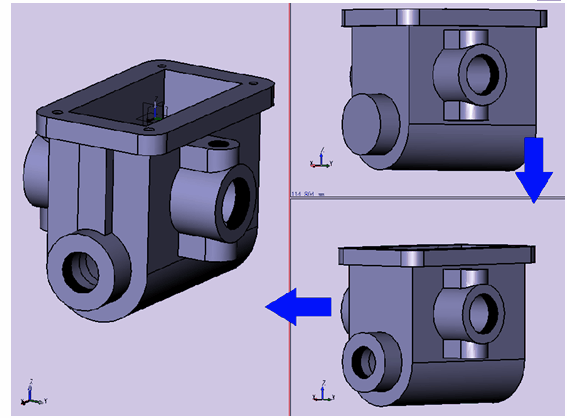

第四步：使用圓柱體、打孔、六面體命令創建箱體前面的造型。


六面體創建加強筋時，可用通“偏移”來確定位置。

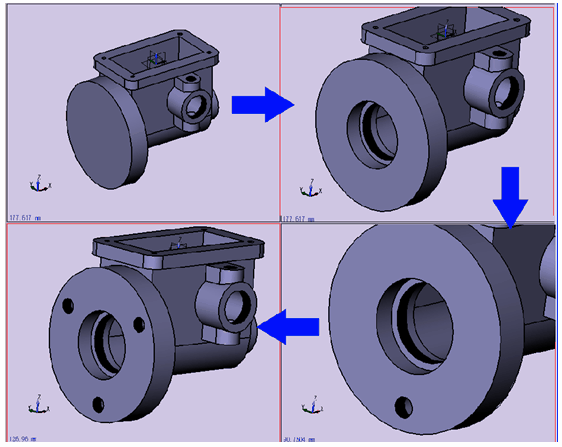

第五步：利用圓柱體、打孔、環形陣列命令完成箱體后面的造型。


凸臺中心的大孔使用“臺階孔”的類型，小孔使用“簡單孔”。創建第一個小孔也是使用“偏移”來定位。
環形陣列時選擇孔特征，再選擇圓的中心軸為陣列旋轉軸。(定“方向”時，單擊右鍵彈出快捷菜單，選“中心線”來確定旋轉軸)

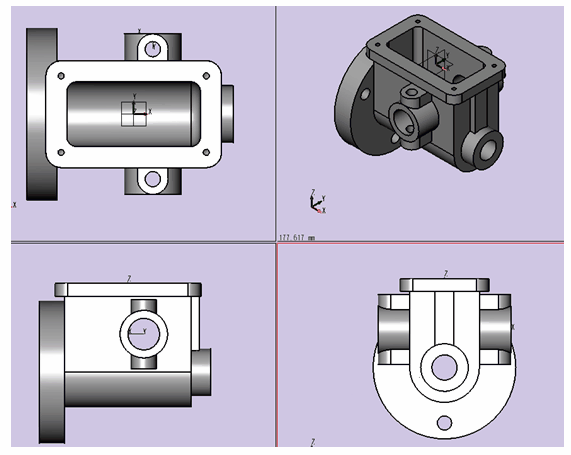

第六步：創建抽殼內面的倒圓特征就完成渦輪減速器箱體的創建了。
