Cr12MoV鋼是高碳高鉻萊氏體鋼,屬耐酸高合金鋼,也是冷作模具鋼,具有較好的耐熱性、淬透性高、承載能力大、變形小等特點(diǎn),但缺點(diǎn)是韌性和硬度不足,通常采用表面強(qiáng)化處理技術(shù)來提高其韌性和耐磨性。鑄造WC硬質(zhì)合金具有硬度高、耐磨性好、紅硬性好、熱膨脹系數(shù)小及良好的化學(xué)穩(wěn)定性,尤其是在工業(yè)應(yīng)用中表現(xiàn)出較高的磨粒磨損抗力[1～4] 。鑄造WC是由兩種高熔點(diǎn)的間隙化合物組成的共晶體(WC +W2C) ,共晶組織的熔點(diǎn)低于單組元的間隙化合物的。Ni具有良好的浸潤(rùn)性能,可與WC良好地結(jié)合。由于WC在高溫下易分解,降低了耐磨性能,因此在其表面包覆上一層鉻膜,鉻能從氧化物基體上奪取氧形成氧化物,具有較強(qiáng)的化學(xué)穩(wěn)定性和機(jī)械附著力,并與WC結(jié)合良好,阻止了WC分解,提高其涂層耐磨性。本課題采用相同的工藝,在Cr12MoV鋼基體上噴涂未包鉻的鎳基碳化鎢和包鉻的鎳基碳化鎢噴熔層,并對(duì)顯微硬度分布以及涂層的結(jié)合強(qiáng)度進(jìn)行了測(cè)試。

1　試驗(yàn)材料及方法

　　試驗(yàn)基體材料為Cr12MoV鋼,主要化學(xué)成分(質(zhì)量分?jǐn)?shù), % , 下同) 為1145 ～ 1170C、≤ 0135Mn、≤0140Si、11100 ～12150Cr、≤0135Ni、0140 ～0160Mo、0115～0130V、≤0103S、≤0103P、余量Fe。表面噴涂粉末為WC2Ni60 和Cr2WC2Ni60 兩種,其中WC粉末的主要化學(xué)成分為9915鑄造WC、015其它,WC粒度為0103mm～0105mm; Ni60粉的主要化學(xué)成分為314～411B、414～610Si、018～112C、1410～1810Cr、1010～1510Fe、余量Ni。粉末配比為Cr2WC∶Ni60 = 1∶3,WC∶Ni60 = 1∶3。其中Cr2WC是用磁控濺射的方法在WC粉末外包覆一層Cr。采用QH22 /h型氧2乙炔火焰噴槍在基材上進(jìn)行熱噴焊。工藝流程為試樣用丙酮超聲波清洗—噴焊前進(jìn)行300℃～400℃預(yù)熱處理—表面粗化—噴涂約111mm～115mm厚的粉末—表層重熔—空氣冷卻—粗磨—細(xì)磨—精磨—拋光。試樣尺寸為: 18mm×8mm×12mm, 試樣硬度為57HRC～60HRC,加工后涂層的尺寸為18mm×8mm×(015～018)mm。
　　采用X射線衍射儀對(duì)涂層的物相進(jìn)行定量分析,采用HXD21000TMC顯微硬度計(jì)沿涂層橫截面的對(duì)稱中線測(cè)定顯微硬度并測(cè)定其膜/基結(jié)合強(qiáng)度,載荷砝碼為1000g,加載時(shí)間為20 s。經(jīng)研磨拋光后的試樣用30mL HF + 10mL HNO3 混合酸化學(xué)腐蝕,采用光學(xué)顯微鏡對(duì)涂層的橫截面組織結(jié)構(gòu)進(jìn)行觀察分析。

2　試驗(yàn)結(jié)果與分析

211物相分析

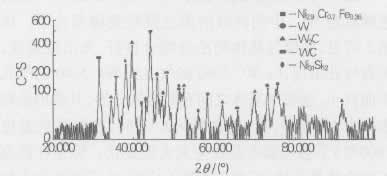

　　圖1為Cr2WC2Ni60涂層的X射線衍射譜。由圖1可知,物相構(gòu)成主要有Ni3 (Cr, Fe) 、W、WC、W2 C和Ni5 Si2 等,但沒有出現(xiàn)Cr相,表明Cr與Ni基合金相結(jié)合,形成了Ni、Cr化合物。相對(duì)應(yīng)的衍射峰強(qiáng)為: I / I0(W2C) = 78%、I / I0 (WC) = 56% ,膜層上除了有WC和W2C占主要成分外,還有硬質(zhì)相W 存在,這表明WC表面鍍Cr有一定的作用,防止了WC因?yàn)闇囟雀叨l(fā)生分解。在噴焊過程中也可以看出,在熔池中有
顆粒出現(xiàn),而未鍍Cr的WC熔池中沒有顆粒出現(xiàn)。

圖1　Cr2WC2Ni60復(fù)合涂層X射線衍射譜  212　顯微硬度分析

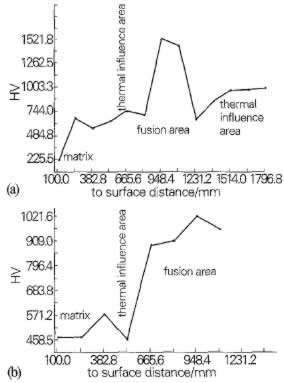

　　圖2為不同復(fù)合涂層的硬度分布曲線。由圖2可見,硬度由里及表逐漸增大, Cr2WC2Ni60涂層的硬度遠(yuǎn)遠(yuǎn)超過WC2Ni60涂層的硬度。在圖2a中熔合區(qū),可以看到較高的硬度點(diǎn)達(dá)到了1521177,原因是涂層中分布著極硬的硬質(zhì)相碳化物和硼化物,提高了復(fù)合涂層的耐磨性,且形成了大量的Ni2Cr固溶體,使涂層得到固溶強(qiáng)化和彌散強(qiáng)化,界面結(jié)合處變化平緩,沒有明顯的躍遷和裂紋,并有良好的冶金結(jié)合,提高了界面性能;熱影響區(qū)向著母材方向硬度逐漸下降,這一硬度分布特征正是合金元素在界面兩側(cè)發(fā)生擴(kuò)散及涂層中各種元素的共同作用使涂層與母材間形成了牢固的冶金結(jié)合。從而降低了界面兩側(cè)材料在性能上的明顯差異,進(jìn)一步提高了界面的結(jié)合強(qiáng)度,而圖2b中,涂層的最高硬度值僅達(dá)到1021165, Cr2WC2Ni60復(fù)合涂層的硬度比WC2Ni60復(fù)合涂層的高01倍。#p#分頁標(biāo)題#e#

圖2　不同復(fù)合涂層顯微硬度變化曲線
(a) Cr2WC2Ni60　　(b) WC2Ni60

213　顯微組織分析

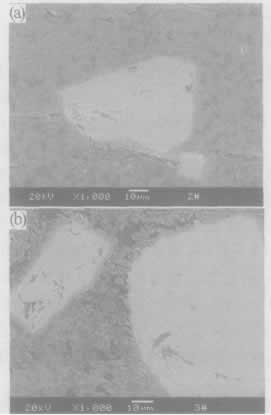

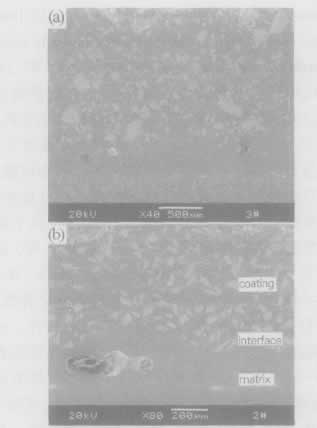

　　圖3為不同復(fù)合涂層的SEM照片。圖3中的白色顆粒是WC,中間彌散的黑色顆粒是鎳基合金。由圖3可見,涂層與基體的冶金結(jié)合良好,未出現(xiàn)裂紋,但有氣孔出現(xiàn), Cr2WC2Ni60的氣孔比WC2Ni60的氣孔少而且小,涂層與基體之間有明顯的分界,其原因是粉末中含Cr較多,當(dāng)Cr含量> 0112時(shí),在較高的溫度800℃)下強(qiáng)度都不會(huì)發(fā)生太大的變化。但是在高溫下碳化鎢易分解,不利于工程上應(yīng)用,為了解決這個(gè)問題,在碳化鎢粒子外面包覆一層Cr膜具有較高的熱穩(wěn)定性[5] 。在高溫過程中,鑄造WC2Ni60表面層與基體Cr12MoV之間會(huì)產(chǎn)生一定量的相互溶解擴(kuò)散,其中的W、C原子向金屬基體中擴(kuò)散,使基體中的碳及合金元素含量增加。由涂層的表面形貌看(圖4) ,WC2Ni60涂層試樣的WC粒子與Ni基合金呈嵌入式生長(zhǎng); 而Cr2WC2Ni60涂層,由于在碳化鎢外包一層鉻,與鎳基合金有良好的冶金結(jié)合,在其周圍出現(xiàn)了平面晶和枝晶的混合共晶組織,枝桿上是γ2Ni,枝間是Ni, Cr基等第二相硬質(zhì)相點(diǎn),因此明顯提高其耐磨性能,尤其是

圖3　不同復(fù)合涂層的SEM照片
(a) Cr2WC2Ni60　(b) WC2Ni60

圖4　不同復(fù)合涂層的粒子形貌
(a) Cr2WC2Ni60　(b) WC2Ni60

　　Ni2Cr2W2RE合金粉末噴熔層的顯微組織與耐磨性能蘇義祥,黃仲佳,王智平,路　陽(蘭州理工大學(xué)材料科學(xué)與工程學(xué)院,甘肅蘭州　730050)摘要:對(duì)Ni2Cr2W2RE合金粉末噴熔層的微觀組織與耐磨性能進(jìn)行了分析研究,結(jié)果表明:噴熔層中的析出相主要有硼化物和碳化物;這些硬質(zhì)相分布均勻、細(xì)小、邊緣圓滑,耐磨性能很好; Ni2Cr固溶體基體對(duì)耐磨相有很好的支持力度;噴熔層與基體之間有少量的元素相互擴(kuò)散,形成良好的冶金結(jié)合,結(jié)合界面呈現(xiàn)細(xì)條白亮帶;耐磨性能是高碳高鉻鑄鐵的6倍,是ZGCr5Mo耐磨鋼的11倍。
　　關(guān)鍵詞:Ni2Cr2W2RE合金粉末;噴熔層;顯微組織;耐磨性能　油漿泵是用來輸送固體催化劑和油漿的,其泵體泵蓋及相關(guān)抗磨蝕工件的使用壽命直接影響著輸送物料的正常作業(yè)。由于這些工件長(zhǎng)期工作在420℃左右,磨損、腐蝕很嚴(yán)重。通常國(guó)內(nèi)選用成本較低的ZGCr5MoZG1Cr13作為泵體泵蓋材料,淬火后硬度B、Si、Cr等元素固溶于Ni基奧氏體中,產(chǎn)生固溶強(qiáng)化用,B、Si與合金中的Ni、Cr、C等生成多種合金間化合物以及硼碳化合物,以硬質(zhì)相彌散分布在合金中,這些硬質(zhì)相硬度極高,從而提高了合金的硬度和耐磨性。

3　結(jié)論

　　(1) 用熱噴焊的方法在Cr12MoV基體表面制得Cr2WC2Ni60復(fù)合涂層,由表及里由熔合區(qū)、結(jié)合區(qū)和熱擴(kuò)散影響區(qū),其表面組織特征是:由平面晶和枝晶的混合共晶組織,枝桿上是γ2Ni,枝間是Ni、Cr基等第二相硬質(zhì)相點(diǎn),可以大大提高其耐磨性能。
　　(2) 在熱噴焊過程中,在Cr2WC2Ni60熔池中有顆粒狀粒子出現(xiàn),在WC2Ni60中未出現(xiàn)顆粒狀粒子,說明WC已分解。在XRD圖譜中可以看到,硬質(zhì)相W沒有分解,說明Cr包WC起到了阻止WC分解的作用。
　　(3) 涂層與基體間形成牢固的冶金結(jié)合,主要原因是在熱噴焊過程中,界面兩側(cè)的Cr、Ni、Fe、C等元素的互擴(kuò)散。
　　(4) Cr2WC2Ni60復(fù)合涂層顯微硬度分布沿層深方向變化平緩,在界面處無明顯的梯度躍遷,硬質(zhì)相的生成起到彌散強(qiáng)化的作用,其涂層的顯微硬度比WC2Ni60涂層的高015倍。
