此次又開發出將一片鰭片分割為多片，以增加散熱片表面積的技術，并試制了將一片鰭片分割為2片和6片的產品。
　　
　　可將一片鰭片分割為2～30片。通過加大散熱片的表面積，散熱性將提高（圖）。關于應用于散熱片時的具體散熱特性等，計劃今后進行研究。不過，“目前只是為了展示沖壓加工技術，還沒有特別設定它的用途”（中村制作所專務董事宮原英行）。
　　
　　試制品采用鋁合金制成，此外還可采用銅合金。鰭片的高度最大可加工到22mm；分割而成的鰭片每片厚度最小可加工到25μm；散熱片底板的厚度最小可加工到0.5mm。散熱片的長度最大可達200mm，寬度最大可達200mm。

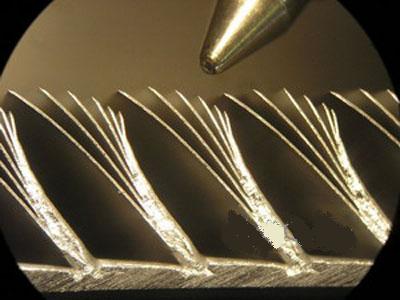

　　圖為6片型的截面照片。形狀就像從樹干長出了樹枝一樣。干的厚度為500μm，間距為2.5mm。枝的厚度為80μm。底板的厚度為1.0mm。
