本文探討了建立和計算數控線切割絲半徑補償的相關問題。

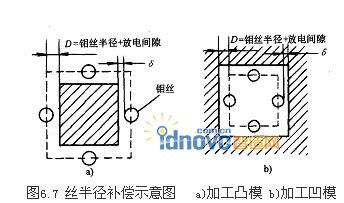

1)半徑補償值的計算方法：半徑補償值 == 鉬絲半徑 + 放電間隙
即：D = 絲半徑+δ(δ為放電間隙)
2)絲半徑補償的建立和取消與數控銑削加工中補償過程完全相同。
3)絲半徑補償的建立和取消必須用G01直線插補指令，且必須在切入過程(進刀線)和切出過程(退刀線)中完成，如圖6.8所示。
