本文給出了一則臥式加工中心的鏜孔程序實例。

　　圖1為軸承支座零件圖。工藝為：在臥式加工中心上一次裝夾，使用反鏜固定循環等功能，不轉動工作臺，以保證同軸度要求。

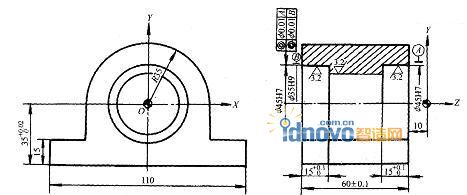

圖1 軸承支座

　　O1001

　　N10 M06 T01

　　N20 G00 G90 G55 X0 Y0 Z0

　　N30 M03 S350 M08

　　N40 G76 G99 Z-85.0 R-5.0 Q0.3 F40 采用精鏜循環鏜f 35H9孔

　　N50 M05 M09

　　N60 G30 Y0 M06 T02

　　N70 M03 M08

　　N80 G43 H02 G00 Z0

　　N90 G76 G99 Z-25.0 R-5.0 Q0.3 采用精鏜循環鏜f 45H7右側孔

　　N100 M05 M09

　　N110 G30 G49 Y0 M06 T03

　　N120 G00 G43 H03 Z0

　　N130 M03 M08

　　N140 G87 G99 Z-85.0 R-100.0 Q6.0 采用反鏜循環鏜f 45H7左側孔

　　N150 G49 G30 Y0

　　N160 M05 M09

　　N170 M30

　　程序特點：

　　1)使用G55設定加工坐標系，加工前用參數設置。

　　2)有三次換刀指令G30，實現鏜不同孔的目的，臥式加工中心換刀時Y軸必須回參考點(N60、N110和N150)。

　　3)用刀具長度補償處理不同長度的鏜刀，使其達到工作點位置一致。

　　4)程序結束使用M30，使程序執行完自動復位到程序起始位置。待下一個零件裝夾完后，再按一次循環啟動，又開始新一輪的加工。為了這樣不停地循環加工，N150程序段的作用除及時消除刀具長度補償外，還使Y軸回到換刀位置，為執行N10程序段作好了準備。

　　5)在精鏜孔循環中，退刀時有一讓刀動作，操作者在刀庫中裝刀時，應特別注意鏜刀的刀刃方向。
