我們都知道，在做模具加工和加工電極的時候，由于模型的特殊性，很多情況下模型都存在著尖角邊，但是我們在做編程的時候還需要特別小心的保護這些尖角邊。

　　在CimatronE9.0版本中，我們為了解決這個在模具加工中的尖角邊的問題，它就是我們今天要和大家一起學習的“保持尖角”的策略。

　　在學習這個策略之前呢，我們來看看不使用這個策略的時候是怎么做的?

　　我們很多同仁都是在做程式的時候小心點，保護一下，另外一個就是加長刀具來保證。但是這樣做呢如果刀具太長，剛性達不到，不小心保護的話就會使尖角編程圓角，所以為了解決這些問題，我們來一起看看CimatronE9.0是怎么做的?

　　先看下圖(1)所示零件：

　　圖(1)

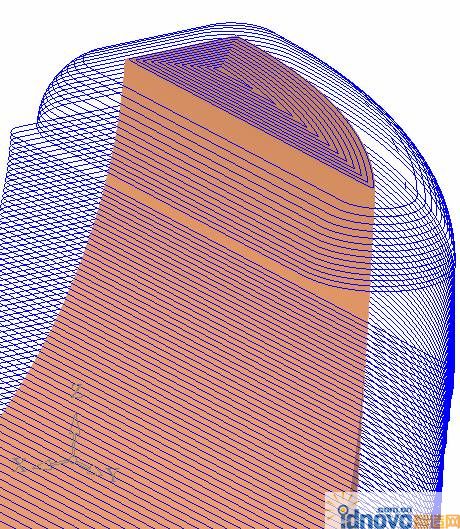

　　這是一個電極的加工，我們在做精加工的時候，要特別小心它的幾個尖角的地方。已經做完開粗程序，下面來看一下沒有采用“保持尖角”策略的精加工刀路軌跡，如圖(2)所示：

　　圖(2)

　　看上圖(2)中的刀路軌跡，先看水平面，走的是環形切削，效果比較好，垂直面走的是等高層切，效率高，但是你看水平面和垂直面之間的連接，這樣的刀路勢必會使原有的尖角變成圓角，但是分開做效率又太低。

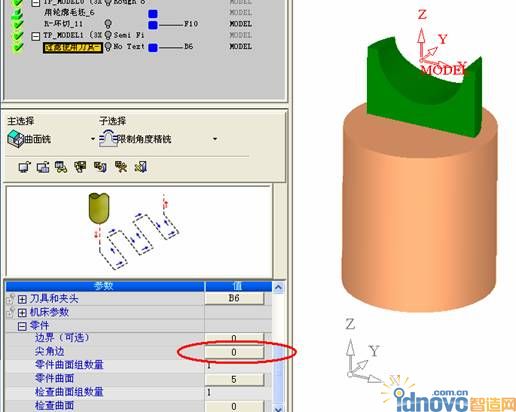

　　下面我們采用“保持尖角”的策略，來做一下這個零件，首先編輯精加工策略：根據角度精銑，并定義零件里的“尖角邊”如下圖(3)所示：

　　圖(3)

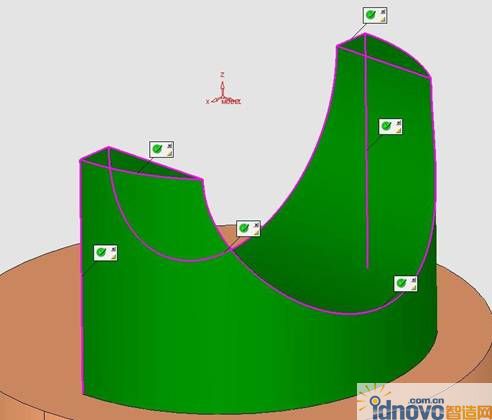

　　(注意：選擇零件尖角邊的時候需要注意：定義的尖角邊輪廓都是曲面上輪廓)

　　圖(4)

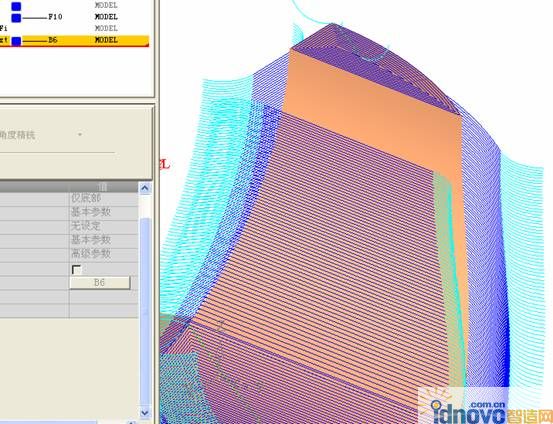

　　保存并計算，結果如下圖(5)所示：

　　圖(5)

　　我們再看看這個程序，在水平面和垂直面之間的連接沒有了，再看垂直面之間的過渡也沒有了，這是因為你采用了下圖(6)所示的“短連接越過尖銳邊”的策略中的無連接。這個策略里的子選項有3個：尖角連接、圓角連接和沒有連接，你可以根據產品的實際情況以及特殊要求進行選擇。

　　圖(6)

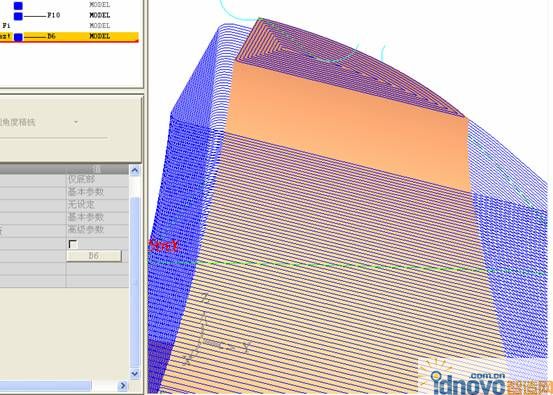

　　下面我們將這個選項里的“從不連接”改選成“圓角連接或尖角連接”，再計算一下，看看結果如下圖(7)所示：

　　圖(7)

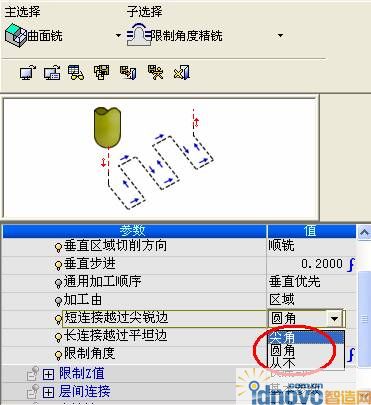

　　上圖(7)是為了保證尖角邊采用圓角連接的策略生成的刀路圖，給定一個選擇以后，系統會自動的根據你的幾何形狀進行數據運算生成合適的刀路軌跡。當然了，你也可以采用尖角的方式來過渡，因為在這個策略中有3種方式可供選擇如下圖(8)所示：

　　圖(8)

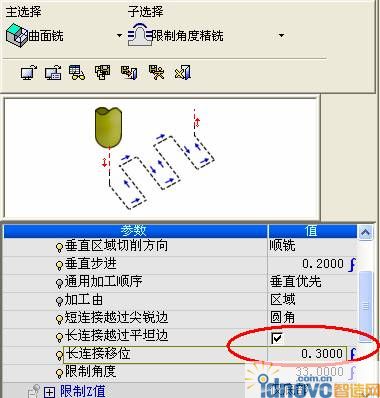

　　但是我們看圖(7)中顯示水平面和垂直面之間的連接被刪除了，沒有刀路，但是如果垂直面的余量很小，這樣的話刀具切削問題不大，但是如果余量很大的話，那這樣吃深太大刀具受不了，所以我們有時候針對一些特殊情況還是需要有對策的，那就看我們下面一個策略“長連接越過平坦邊”在刀路軌跡策略中勾選“長連接越過平坦邊”，這時下面會出現一個“長連接移位距離”在這里你可以設置位移距離值，我們給0.3(當然這個值不是固定值，通常給較小數值就可以了，有些時候小數值是最好的)。

　　圖(9)

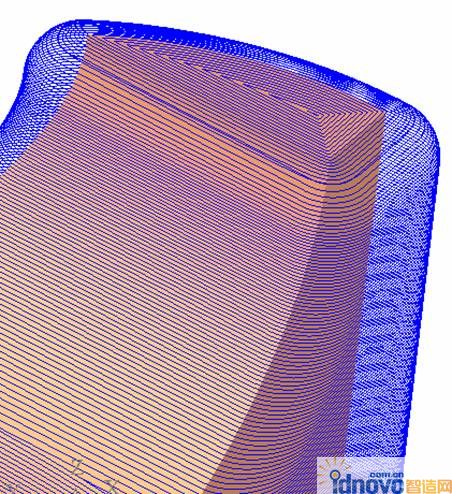

　　保存并計算，生成瀑布式刀路，但是這是產生位移后的刀路，是可以起刀保護尖角作用的。

　　圖(10)

　　小結：以上是針對我們在做模具和電極銑削加工的時候保證尖角邊的一個策略，有了這個策略我們在編程的時候不再需要加長刀具或加工的時候來處理了，同時還能為我們提高產品質量
