曲線拐角屬于UG軟件中曲線的編輯命令，可以對相交或不相交的兩直線，快速地執行封閉效果，本節UG10.0教程講解：關于曲線拐角命令的兩種用法；
圖1為草圖中的曲線拐角；圖2為建模下的曲線拐角；
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J52M1-0.jpg)
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J5J39-1.jpg)
-

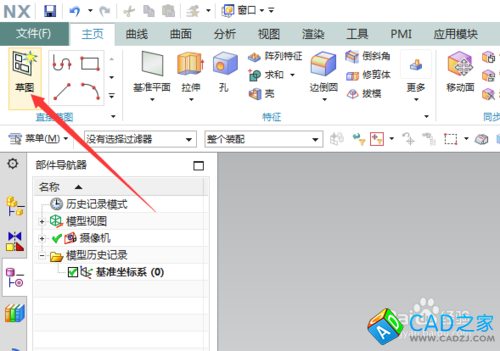

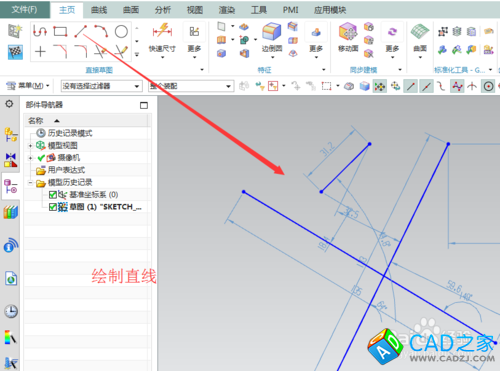

啟動UG10.0后，創建一個草圖；然后使用直線命令，繪制如圖2的圖形；
-
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J5K49-2.jpg)
-
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J552A-3.jpg)
-

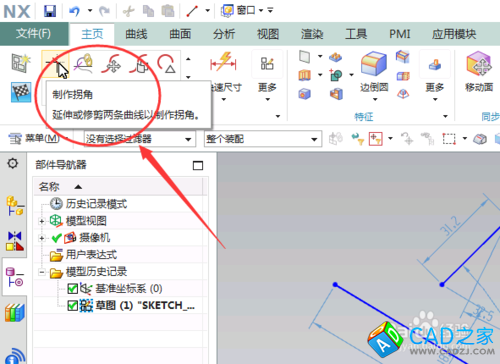

曲線拐角指令位置如下圖指示;
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J53631-4.jpg)
-

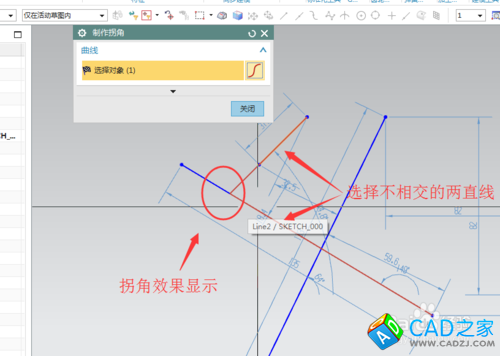

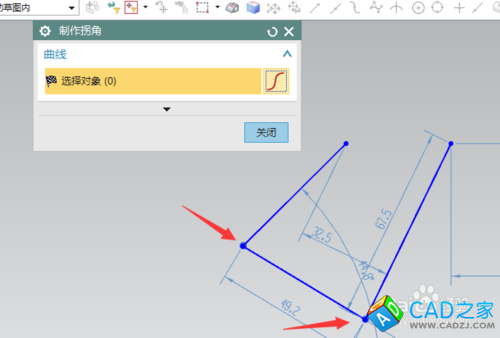

進入到制作拐角命令之，分別選中要制作的拐解的兩直線，其預覽效果如圖1，曲線在制作完拐角后，其結果如圖2；
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J54455-5.jpg)
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J51254-6.jpg)
-

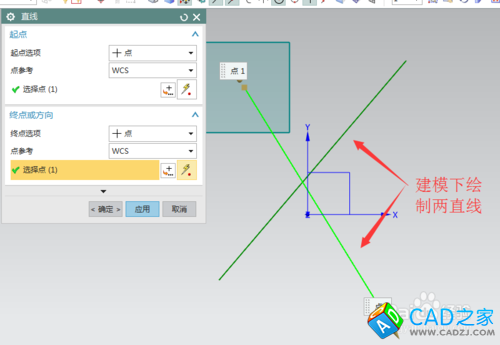

在UG建模命令下，使用直線命令繪制兩直線，此直線與草圖中的直線是有曲面，在建模下繪制的直線，其顯示為綠色，而在草繪中，其顯示為藍色；
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J51453-7.jpg)
-

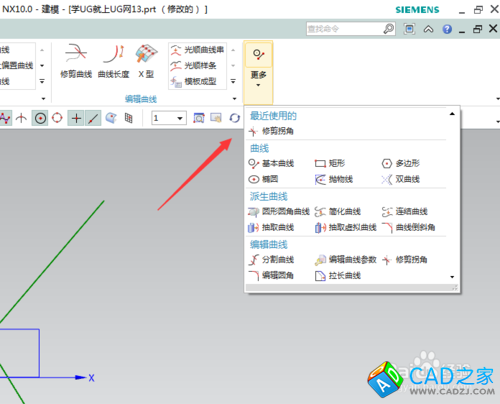

曲線制作拐角命令在建模下的曲線編輯命令條下；
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J531X-8.jpg)
-

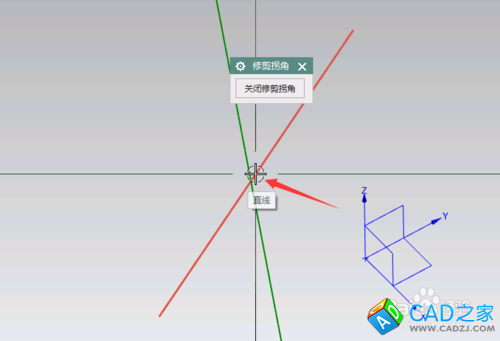

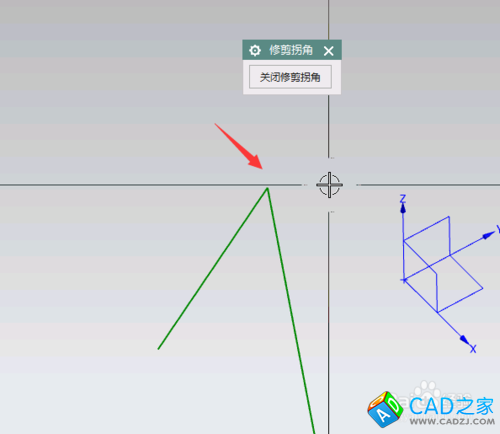

進入曲線拐角命令后，把鼠標放在曲線的相交處；如圖1所示，然后點鼠標中鍵確定，如得到的結果如圖2；
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J56207-9.jpg)
![UG10.0教程：[54]UG10.0曲線拐角應用技巧](/uploads/allimg/150306/122J5H51-10.jpg)
-
建模下的曲線拐角與草圖下的曲線拐角其操作方法是不同的，在建模下把鼠標放在兩直線相交處點確定即可，而在草圖下，是需分別單擊相交的兩直線
