建模目標：用UG建立梅花鉆的三維模型。
效果預覽：

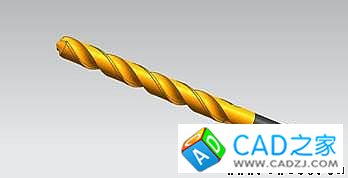

圖 1 最終效果
建模步驟：
第一步、運用圓柱體（10*135）建立鉆頭主體部分，對齊底部進行倒斜角(距離為3，斜角為55°)處理，如下圖所示。
圖 2 鉆頭主體
第二步、運用螺旋線（圈數為2，螺距為45，半徑為5，基準點為（0，0，45））命令與管道命令（外徑為6，布爾運算為求差）建立鉆頭的螺旋槽，如下圖所示。
圖 3 建立螺旋槽
第三步、運用抽取命令抽取螺旋槽內面，接著運用修剪與延伸命令對抽取面邊緣及兩端相鄰面延伸2mm，如下圖所示。

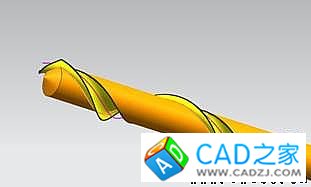

圖 4 延伸螺旋槽內面
第四步、運用管道（外徑為2mm）沿著延伸面與鉆頭側面的交線建立管道，如下圖所示。
圖 5 利用邊緣線建立管道
第五步、運用拆分體命令，利用延伸面對上步建立的管道進行拆分，隱藏掉抽取面及拆分的內側管道。接著，陣列復制（圓形陣列，陣列角度為180°，基準軸為Z軸）螺旋槽及拆分的管道，如下圖所示。然后，對鉆頭退刀槽底面進行光滑處理，圓弧部分用球體進行求差處理，拆分管道底部采用邊倒圓處理，如下圖所示。
圖 6 拆分管道

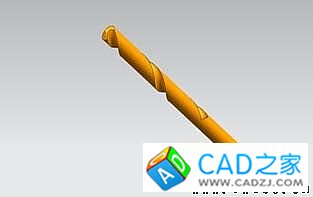

圖 7 陣列效果
圖 8 退刀槽底面進行處理
第六步、對鉆頭底面進行拉伸（拉伸距離為140mm，方向為Z軸，布爾運算為求交，單偏置0.15mm），如下圖所示。
圖 9 拉伸效果
第七步、利用替換面命令，將條紋凸起部分替換為鉆頭頂端的圓錐面，如下圖所示。

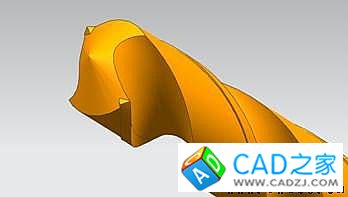

圖 10 對鉆頭頂端進行處理
圖 11 頂端處理后效果
第八步、建立基準面（距底面35mm），用分割面命令將鉆頭圓柱側面分割，將底面選染成黑色，如下圖所示。
圖 12 渲染效果
