（3）在【鈑金特征】工具條中，單擊【內嵌彎邊】按鈕
，打開【內嵌彎邊】對話框。單擊如圖1-29所示的邊緣，如圖1-30所示設置參數。
圖1-29 選擇的邊緣
圖1-30 【內嵌彎邊】對話框
（4）單擊【選項】按鈕
，打開【選項】對話框，選擇【止裂口選項】，如圖1-31所示設置參數，單擊【確定】按鈕。單擊【確定】按鈕，效果如圖1-32所示。
圖1-31 【選項】對話框
圖1-32 創建的內嵌彎邊特征
（5）選擇【插入】│【關聯復制】│【鏡向特征】菜單命令或單擊【特征操作】工具條中的【鏡向特征】按鈕
，打開【鏡向特征】對話框，如圖1-33所示。選擇前面創建的2個內嵌彎邊特征，鏡向平面選擇基準平面XZ平面，單擊【確定】按鈕，效果如圖1-34所示。
圖1-33 【鏡像特征】對話框
圖1-34 創建的鏡像特征
步驟8 創建鈑金沖壓特征
（1）選擇【插入】│【曲線】│【橢圓】菜單命令，打開【點】對話框，如圖1-35所示。輸入點坐標為（0，0，1），單擊【確定】按鈕。

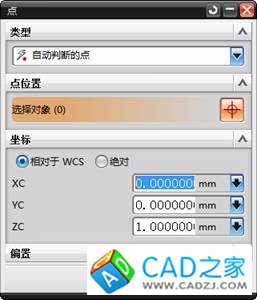

圖1-35 【點】對話框
（2）打開【橢圓】對話框，如圖1-36所示設置參數，單擊【確定】按鈕，創建的橢圓如圖1-37所示。
圖1-36 【橢圓】對話框

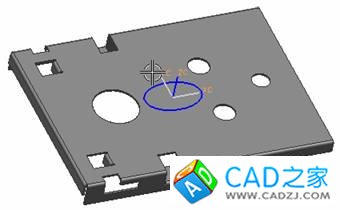

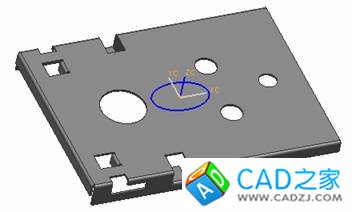

圖1-37 創建的橢圓
（3）在【鈑金特征】工具條中，單擊【鈑金沖壓】按鈕
，打開【鈑金沖壓】對話框。如圖1-38選擇沖模安放面，放置面輪廓選擇上步創建的橢圓，如圖1-39所示輸入其他參數，單擊【確定】按鈕。效果如圖1-40所示。

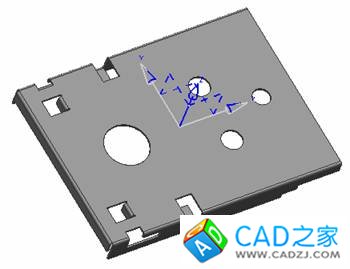

圖1-38 選擇的安放面

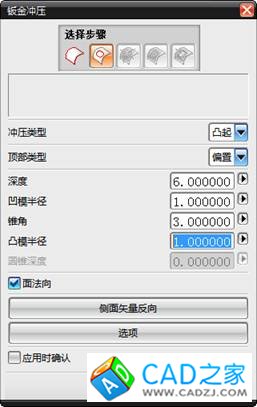

圖1-39 【鈑金沖壓】對話框

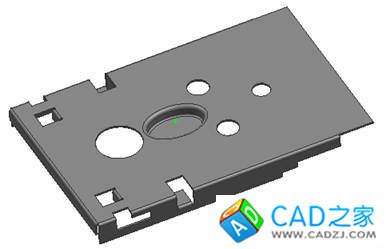

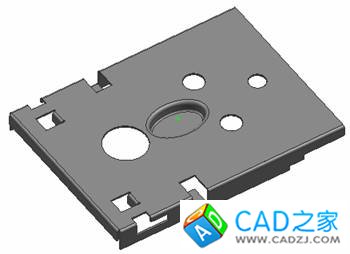

圖1-40 創建的鈑金沖壓特征
步驟9 創建折彎特征
（1）單擊【特征】工具條中的【拉伸】按鈕
，打開【拉伸】對話框，如圖1-41所示。在選擇條中選擇【區域邊界曲線】，如圖1-42所示。選擇如圖1-43所示的面，拉伸方向為默認，開始距離為0，終止距離為20，布爾選擇【求和】，其它按默認設置，單擊【確定】按鈕。創建的特征如圖1-44所示。

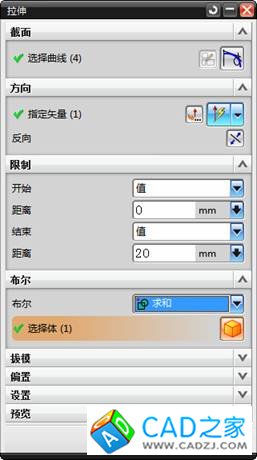

圖1-41 【拉伸】對話框
圖1-42 選擇條

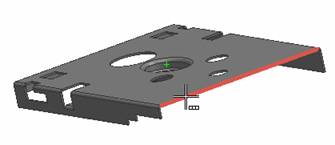

圖1-43 選擇面
圖1-44
拉伸后的效果
