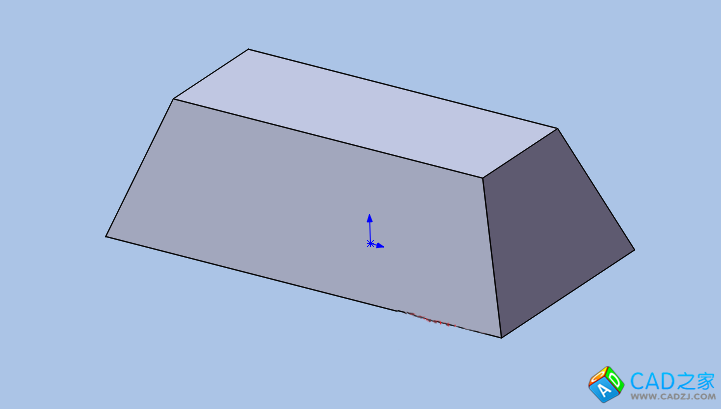

下圖模型是通過帶有拔模角的拉伸命令創建的。該實體模型的形狀是我們焊接件所需的形狀。



將邊轉換為3D草繪

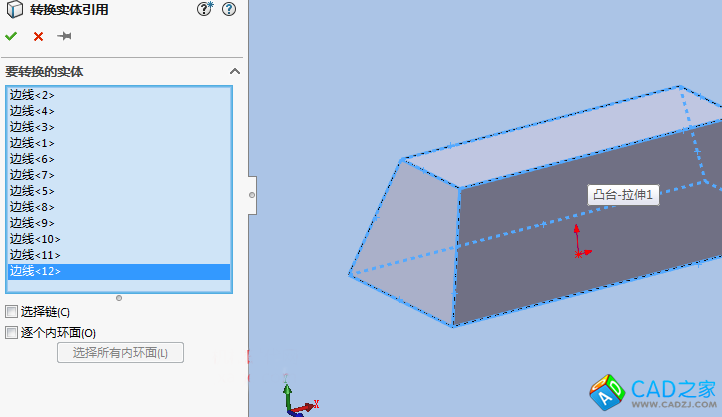

我們已經創建了實體模型，點擊3D草圖，選擇【轉換實體引用】按鈕，然后選擇實體模型的所有邊將其轉換為 3D草繪。

更快的選擇邊的方法

如果我們一個一個的選擇邊，對于邊的個數比較多的情況下并不是一個明智的方法。實際上我們有更快的選擇邊的方法。一旦我們進入3D草繪，選擇一個邊，然后按住Ctrl+A，我們就可以選擇模型的所有邊了。這樣我們就可以更快的將邊轉換成3D曲線了。



隱藏參照的實體模型

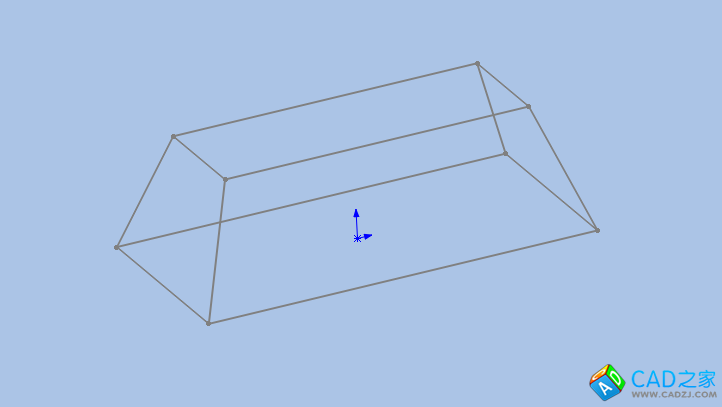

一旦3D草圖創建完成，我們就可以將將實體模型進行隱藏。現在我們就可以進行焊接件的建模。



模型的完成

使用3D實體模型作為幾何參照可以使我們改變設計變得更加簡單，我們只要改變參照幾何的尺寸，焊接件的尺寸也會跟著變化。
