第2章系統開發方案與技術選擇

2．1系統總體方案的確定

2．1．1系統的總體設計方案

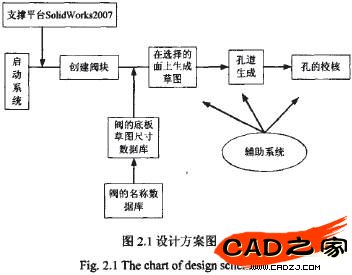

整個系統的構建都是圍繞一定要求展開的，設計總體方案如圖2．1所示。

2．1．2系統總控菜單的設計及實現功能

系統由一個總控菜單、八個應用菜單構成，從總體的劃分來看，整個系統可分為前臺的應用系統、二次開發包和后臺數據庫三大模塊。前臺的應用程序是后臺數據庫和用戶的接口：一方面，它將數據庫的信息經過處理顯示給用戶；另一方面，它又可以接受來自用戶的輸入，來更新后臺數據庫存放的信息。

(1)查詢模塊

這一模塊由建立的后臺數據庫支持，可以通過這個模塊進行液壓元件尺寸數據庫的操作，在這個模塊可以實現數據的提取，編輯，刪除功能。

(2)插入草圖模塊

主要實現系統的參數傳遞和利用開發工具調用SolidWorks的API實現自動在選取的基準面上進行草圖繪制和螺紋孔及定位銷孔的功能。

(3)孔道模塊

在這一模塊，同樣是二次開發包，實現孔道連通的作用。孔道連通的設計是自動生成孔道的過程，按打不打工藝孔按照兩孔同面、對面和鄰面等不同的連通方式。

(4)輔助功能模塊

輔助進行孔的通斷檢查和干涉檢查的模塊。

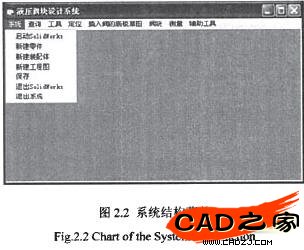

以上各功能模塊的執行是通過下拉式菜單來組織和控制的，借助于下拉式菜單并在數據庫的支持下，通過交互的方式即可實現液壓系統原理圖及集成塊的設計。系統的總控菜單如圖2．2所示。
