5)類似于步驟2，添加如圖25所示的六個面的“對稱”約束，因為該裝配體具有對稱關系，所以我們可以只分析一半，因此這里添加一個對稱的約束。

　　(6)單擊“外部載荷”按鈕 下方的小三角，并單擊下 級菜單中的“軸承載荷”按鈕 。在圖形區域中單擊如圖26所示的內圈內圓柱面，“面<1>@內圈-1”出現在“軸承載荷的圓柱面” 框內，然后激活“選擇坐標系 框， 在特征樹中選擇“坐標系2”，“坐標系2”出現在“選擇坐 標系”框內，然后再按圖27設置軸承載荷后單擊“確定”按鈕 (在這里我們在Y 方向上向下施加12,000N的力)。

　　(7)如圖28所示，右擊“連結”下的“全局接觸：接合”→“編輯定義…”，在彈出的對話框中將接觸面設置為“自由(無交互作用)”后單擊“確定” 按鈕，如圖29 所示。

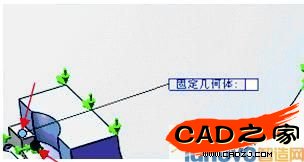

圖23 添加其他約束

圖24 選擇滾動體及基準面

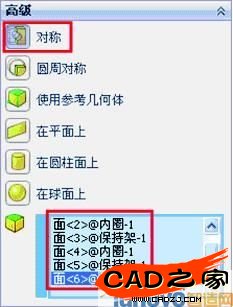

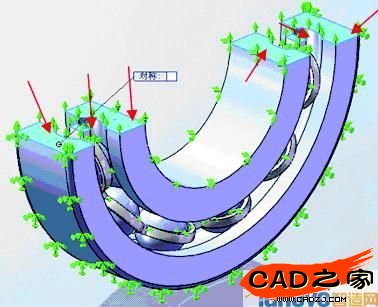

圖25 添加對稱約束

圖26 選擇圓柱面

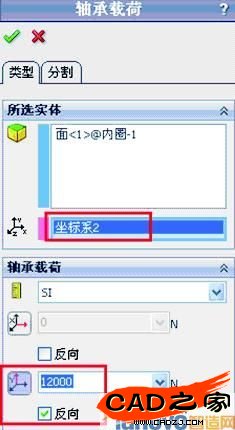

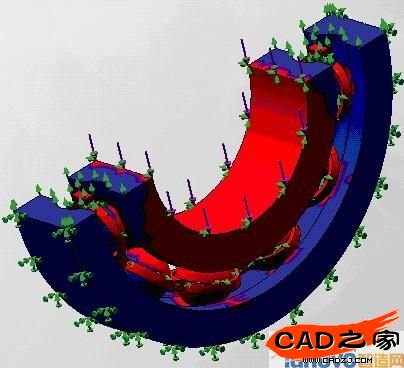

圖27 設置軸承載荷

　　(8)在命令管理器中單擊“連接”按鈕 下方的小三 角，并單擊下級菜單中的“相觸面組”按 鈕。在出現的 對話框中激活 “組1的面、邊線、頂點”，在圖形區域 中單擊如圖30所示的內圈外圓柱面，然后激活 “組2的面”，在圖形區域中單擊如圖30所示的滾動體半球面。設置完成后單擊“確定” 按鈕，如圖31所示。同理設置外圈 內滾道與滾動體另半球的“相觸面組”約束，局部的相觸面組約束將替代全局接觸。

　　(9)右擊如圖32所示的“網格”，在快捷菜單中單擊“ 生成網格…”命令，在左側特征樹中按圖33所示設置 完成后單擊確定按鈕，系統將模型網格化，結果如圖34 所示。在圖33網絡參數設置中，參數一般可用系統自動計 算的結果，有特別要求的可自行修改上述參數。

圖28 編輯定義

圖29 設置接觸面

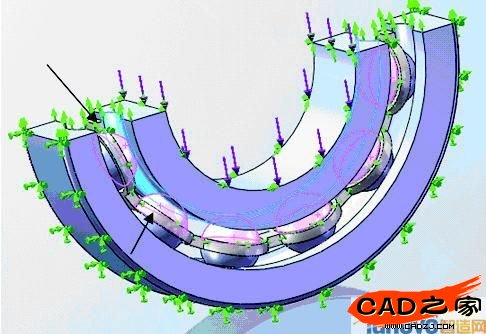

圖30 選擇內圈滾道及滾動體半球面

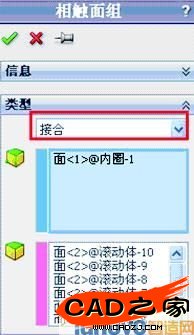

圖31 設置連接

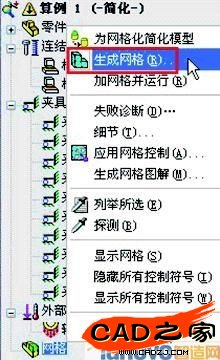

圖32 選擇生成網格命令

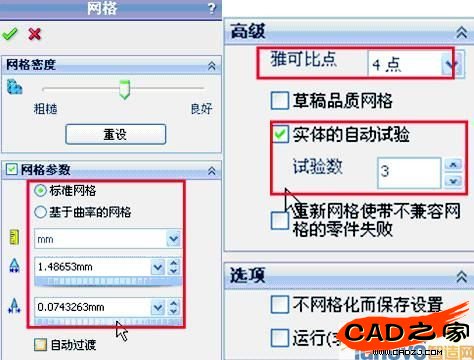

圖33 設置網格參數

　　(10)單擊“運行”按鈕，稍候即可完成分析過程，并 將分析結果顯示在“Simulation”算例樹中結果 文件夾。

　　5.查看分析結果

　　(1)von Mises應力圖解，如圖35所示，爆炸圖解如圖36所示。(爆炸狀態需在分析前設置完成，在分析完成后顯示爆炸視圖即可。)

圖34 網格化

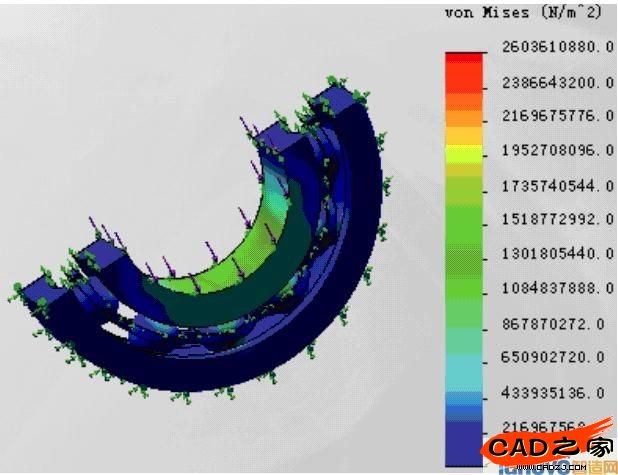

圖35 查看von Mises(對等)應力

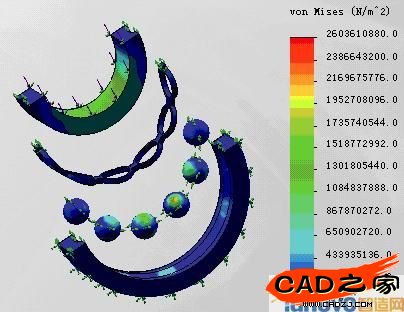

圖36 查看爆炸狀態下von Mises(對等)應力

　　(2)合力位移圖解，如圖37所示，爆炸圖解如圖38所示。

　　(3)對等要素應變圖解，圖略。

　　(4)模型的安全系數分布。

　　1)在Simulation算例樹中右鍵單擊結果 文件夾，然后 選擇“定義安全系數圖解”，如圖39所示。左側特征樹顯示“安全系數”對話框，如圖40所示。

　　2)將“準則 項設為“最大von Mises應力”，如圖41所示。單擊“下一步”按鈕。

　　3)將“設定應力極限到”項設為“屈服力”，如圖42所示。單擊“下一步”按鈕 。

　　4)選中“安全系數分布”項，如圖43所示。單擊“確定”按鈕 。我們可以看到，在圖43的最下方，安全結果 中列出基于所選準則的最小安全系數為0.0661923。

　　5)顯示模型的安全系數分布圖解，如圖44所示。

　　(5)編輯安全系數圖解。 在圖45中顯示出了安全系數在1以下的區域，即圖中的紅色區域，而藍色區域則是安全系數在1以上的區域。

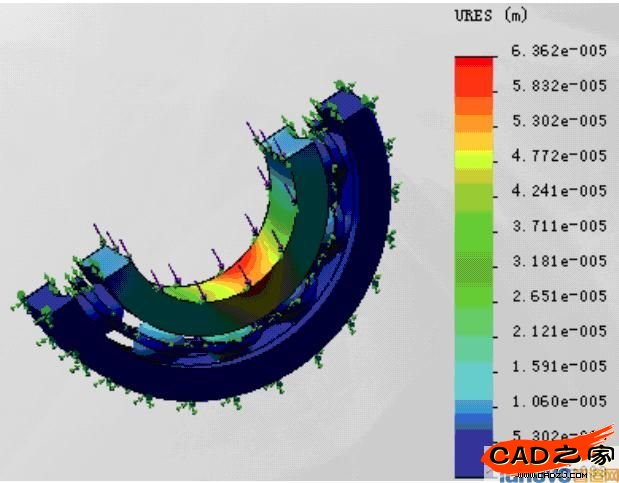

圖37 查看合力位移圖解

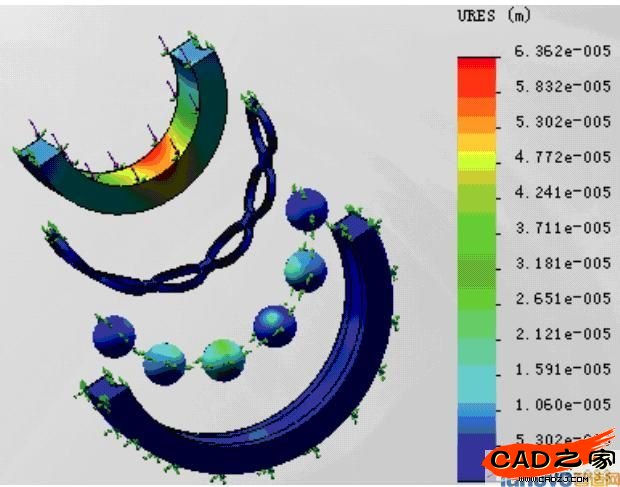

圖38 查看爆炸狀態下合力位移

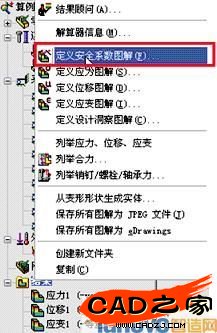

圖39 定義安全系數圖解

圖40 安全系數

圖41 準則設置

圖42 設置應力極限

圖43 選中安全系數分布

圖44 評估設計的安全性

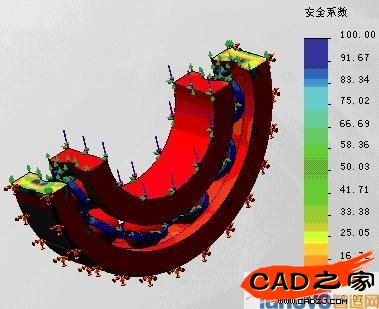

圖45 安全系數在1以下的區域

　　6.生成算例報告

　　至此，我們完成了軸承的線性靜態分析。
