1 SolidWorks和MasterCAM簡介
    SolidWorks軟件屬于中端三維CAD軟件，是DassaultSystem公司旗下SolidWorks子公司的產品，軟件最大的特點是易學易用，容易掌握，對硬件的要求較低。另外，在世界范圍內有數百家公司基于SolidWorks開發了專業的工程應用系統作為插件集成到SolidWorks的軟件界面中，其中包括模具設計、制造、分析、產品演示、數據轉換等等，使它成為具有實際應
    用解決方案的軟件系統，但在工程中要實現應用需要其它模塊的支持。MasterCAM美國NC Software公司所開發研制的CAD／CAM系統軟件，由于卓越的加工功能，在世界上擁有眾多的忠實用戶，被泛應用于機械、航空、造船、模具等領域。然而MasterCAM的設計(CAD)功能相對薄弱，在進行復雜曲面造型時比較困難，而這正是SolidWorks的優勢所在。本文為MasterCAM軟件提供了DXF、IGES、CADL、VDA、STL，PARASLD、DWG等標準圖形轉換接口，可以把其他CAD軟件生成的圖形轉變成本系統的圖形文件，實現圖形文件共享。建立完模型后選擇合理的加工方式，利用MasterCAM的車削、銑削和線切割模塊能高效地編制各種數控加工程序，方便快捷地實現圖形的雕刻功能。
    因此利用solidworks進行CAD設計，結合MasterCAM進行數控加工，就成為當前模具企業優先選擇的CAD／CAM方式。
    下面以手機蓋模具為例，介紹SolidWorks結合MasterCAM9．0在模具設計和加工方面的應用。
    2 基于SolidWorks的手機蓋模具設計

    solidWorks軟件具有很強的建模功能，利用其拉伸、切除、鉆孔、倒角、抽殼、曲線曲面等命令可以完成各種類型的零件設計。
    2．1 原始設計模型
    以手機蓋例，利用S0lidWorks軟件選擇零件，先選擇草圖并繪制草圖，進行尺寸約束和幾何關系約束，然后進行拉伸、切除、鉆孔、倒角等生成三維立體圖。
    2．2 手機外殼制作加工
    (1) SolidWork手機外殼制作

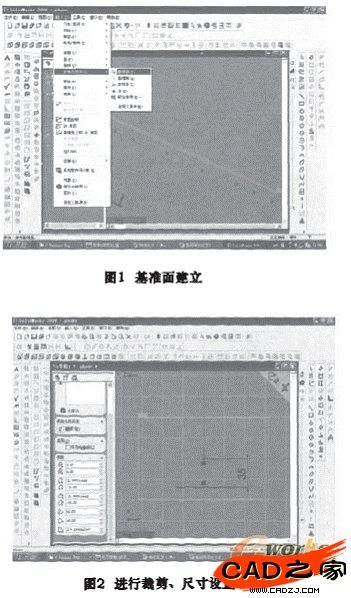

    如上面打開零件繪圖框，選擇"前視"，插人"基準面1"，在"等距距離"框中輸人"10"，建立基準面1,如圖1.


    在"前視"面上繪制橢圓圖形，選擇"工具／草圖繪制工具／裁剪"直線對橢圓進行裁剪、尺寸設置，如圖2。
    在"基準面1"上繪制同樣圖形，選擇"插入/凸臺基體／放樣"，彈出放樣對話框，在"輪廓"框中分別選擇"草圖1"和"草圖2"，選取圖形上表面的邊線對其倒圓角，半徑為10mm，如圖3。

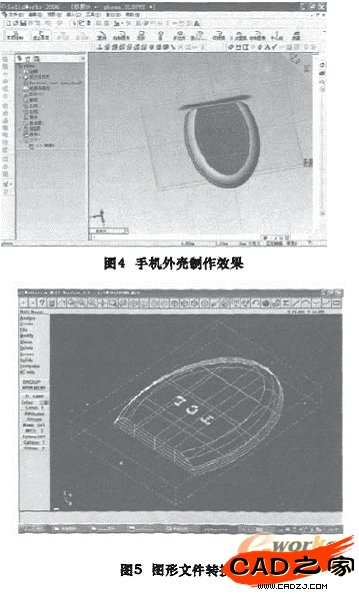

    選擇"工具／草圖繪制實體／文字"在圖形上表面繪制文字，然后點擊"拉伸凸臺／基體"按鈕，深度1Mm，效果如圖4。
