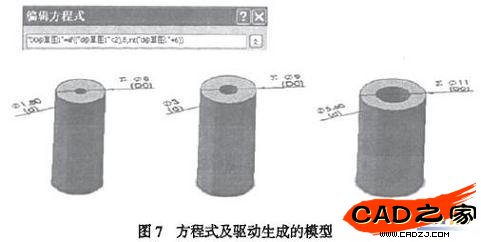

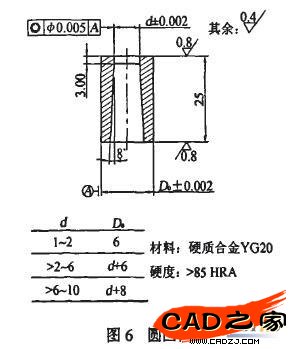

圖7為圓凹模的方程式以及d分別為1．8、3、5．6m時。由方程式驅動生成的不同模型。


    3通過二次開發功能建庫

    由于級進模所應用的標準件及企業標準中的標準件多種多樣，只應用SolidWorks本身的功能難以滿足實際需要。針對特定需求進行二次開發是解決各種標準件建庫的有效途徑。

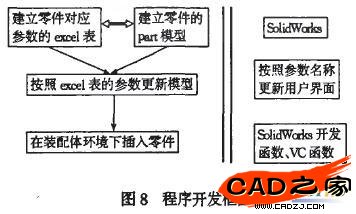

    SolidWorks通過OLE/0CM技術為用戶提供二次開發接口API。包括了數以百計的功能函數，所有的函數都是有關對象的方法或屬性，涵蓋了所有SolidWorks的數據模型，通過這些對象屬性的設置和方法的調用。用戶可以在自己開發的DLL中實現與SolidWorks相同的功能。以VC為平臺。通過日瀏表進行任意標準零件建庫的程序框圖如圖8所示。


    采用Microsoft的電子表格存儲標準件的系列數據，不僅方便用戶管理，而且便于用戶自行完成新的標準件建庫。為便于程序對數據管理，采用表2所示目錄管理。

    通過標準件的數據表路徑又可以訪問到每個零件的尺寸參數表；通過模型路徑訪問模型文件。這種結構方便數據的選取和添加。

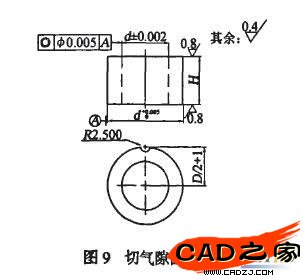

    下面以企業內部標準件切氣隙圓凹模為例(見圖9)，所對應的尺寸參數如表3所示，介紹利用二次開發功能建庫過程。


    (1)建立切氣隙圓凹模尺寸參數表，如表4所示，程序中定義好"～"及"()"的含義。分別表示取值范圍以及變量。
    (2)建立零件的一個模型，同時將有關尺寸名稱更改為d、D、H。

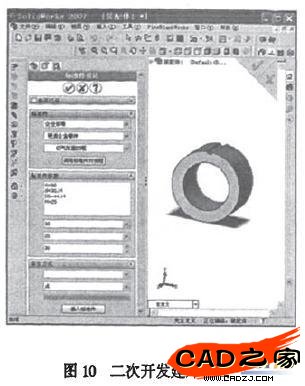

    (3)按照參數數量定義用戶界面，在裝配環境下插入零件，如圖10所示。


    4結束語

    大量的標準件及典型結構是級進模設計經驗的積累，將標準件的典型結構建庫。使得模具設計人員將精力花費在排樣等具有創造性的工作中，并以模具標準件庫的功能為基礎建立模具設計知識庫。將模具設計人員從復雜、重復的標準件繪制和操作中解放出來，可以極大地提高模具設計效率，對提高級進模設計質量、縮短模具設計周期具有重要意義。
