2．2生成上下輪廓線

    按照各節的角度，拉伸切除部分實體，形成端節和中間節的上下輪廓線。

    1)"草圖繪制"和"3D(三維)草圖"分別選擇圓柱的上下兩面，"轉換實體引用"生成φ300兩條3D曲線，如圖4a所示。

    2)選擇"前視基準面"、"草圖繪制"和"直線"命，繪制和水平線夾角為5。的直線，如圖4b所示，"拉切除"去掉直線以下部分。

    3)"草圖繪制"和"3D草圖"選擇步驟2)生成的斜截和"轉換實體引用"命令，生成斜截線1，如圖4c所示。

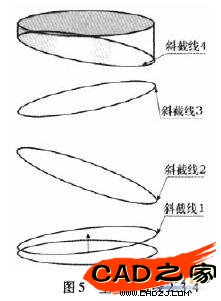

    4)參照步驟2)和步驟3)分別生成斜截線2、斜截線3和斜截線4，如圖5所示。所生成的斜截線即為端節和中問節的上下輪廓線。


    2．3求出各節的母線實長

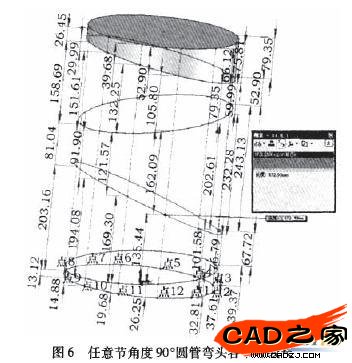

    1)選擇"退出草圖"、"參考幾何體"、"點"命令，邊線選擇4,300網柱底圓、均勻分布、數量12，生成12等分圓的點，如圖6所示。

    2)選擇"草圖繪制"、"3D草圖"和"中心線"命令。由各等分點向上斜截線1、斜截線2、斜截線3、斜截線4以及圓柱頂圓φ300引垂線，生成端節和中間節的母線，如圖6所示，由于圖形對稱，只繪制出1／2即可。

    3)選擇"重建模型"和"智能尺寸"命令，測得各等分點處的端節母線長和中間節的母線長(見圖6)。由于圖形對稱，只測出點9~點3的數值，具體數值見表1。

    4)選擇主菜單"工具"和"測量"命令，分別選擇斜截線1、斜截線2、斜截線3和斜截線4，測得斜截線周長數值分別為944．25、972．93、949．47、949．47，該數值可作為放樣時參考。
