2計算結果與分析

    2.1計算結果及處理

    數值計算可得到嚙合溫度在100 ℃、任何載荷下應力云圖。圖3所示為嚙合溫度在100℃、50%載荷下的變形應力云圖。

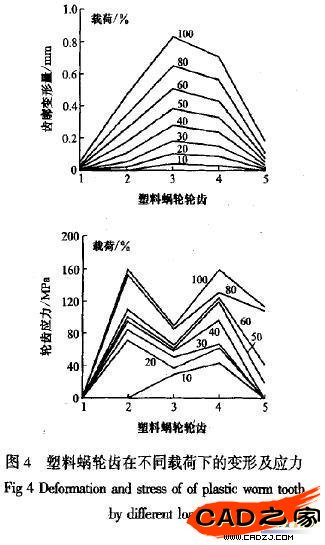

    塑料蝸輪與鋼制蝸桿在6個嚙合位置，外載荷力從10%載荷逐步增加到100 %下，記參與嚙合塑料蝸輪的5個輪齒從左往右，分別為齒1至齒5，通過數值插值分析方法形成曲線如圖4所示。

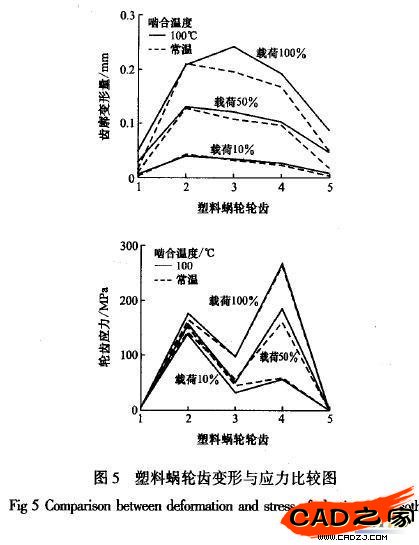

    由計算數據得出塑料蝸輪與鋼制蝸桿傳動在100℃嚙合溫度和在常溫下塑料蝸輪各齒的變形與應力比較曲線(如圖5所示)，分別模擬了齒輪在10%,50%、和100%載荷下受溫度的影響情況。
