3.2二次開發SolidWorks

    為將尺寸公差動態查詢模塊作為插件嵌人到SolidWorks環境中使用，需要運用SolidWorks二次開發技術。SolidWorks提供的應用編程接口API (Application Programming Interface)是基于OLE(object linking and embedding)的編程接口，它包含了大量的功能函數，可以被VBVC等任何支持OLE技術的編程語言調用，提供直接訪問SolidWorks功能的能力。

    以在SolidWorks界面上添加菜單用到的兩個關鍵函數為例，說明API的使用。

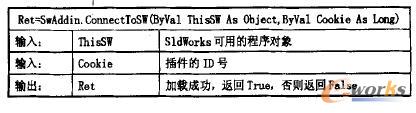

    SwAddin.ConnectToSW函數是用戶編寫的程序連接SolidWorks的人口函數，可實現尺寸查詢程序集成在SolidWorks環境下。說明如下:

    在SwAddin.ConnectToSW函數中加人以下代碼，為SolidWorks界面添加菜單。Ret=iSIdWorks.AddMenuItem2(awDocDRAWING, iCookie,&_

    "尺寸公差標注@公差標注"，-1, "Size-dimension","",""}

    通過AddMenuItem2函數，為SolidWorks添加了"尺寸公差查詢"菜單。當用戶單擊該菜單后，將調用"Size- dimension"功能即尺寸公差標注功能。這樣應用程序與SolidWork。形成統一的界面。


    3.3創建ActiveX DLL

    創建ActiveX DLL的目的是將動態查詢和尺寸標注功能封裝為一個插件，而插件又以菜單的形式顯示在SolidWork，界面上。

    簡要說明一下創建動態鏈接庫(DLL)文件的步驟。首先，啟動VB建立"ActiveX DLL"文件，在VB"引用"中加入SolidWorks的對象庫。然后，在類模塊中加人變盆聲明和SwAddin.ConnectToSW等關鍵函數。這需要運用上述二次開發的知識。最后，必須選擇【文件】/【生成DLL】菜單。

    上面產生的DLL文件還不能轉換為SolidWorks插件，必須做相應的處理才能生效。有兩種方法:在Solidworks環境中打開和寫注冊表。前者需要在SolidWorks環境下以Add-Ins(*.DLL)文件類型打開用戶編寫的動態鏈接庫文件。后一種方法為在Windows系統的【運行】萊單中，輸人:Regavr32 *.dll。"*"。

    4應用實例

    在工程圖中為某尺寸添加公差標注時，首先選定該尺寸，然后按選擇【公差標注】和【尺寸公差標注】萊單，出現如圖3所示的動態查詢尺寸公差的窗體。輸人基本尺寸值、偏差代號及公差等級，單擊【確定】按鈕，界面會顯示上下偏差及公差尺寸。單擊【標注】，選中的尺寸上就被標注了上下偏差。


    5結論

    基于SolidWorks環境的尺寸公差標注系統，實現了尺寸公差的動態查詢和標注，提高了設計效率。文中提出的設計思想為在SolidWorks環境下進行形位公差、粗糙度動態查詢和標注等二次開發提供了一個思路，也可供在其它三維CAD系統環境下編寫尺寸標注程序時作為參考。

    本文作者創新點:提出了公差標注系統的設計方案，詳細介紹了軟件設計中的3個關鍵技術問題，彌補了CAD軟件在公差標注方面的不足。
