建模完成后，為了加載方便，需要在鍵聯接處添加幾條參考實體及曲線:

     (1)建立中心軸為基準軸;

     (2)創建"分割線":選擇"上視"基準面，在軸的加載墊塊位置繪制一矩形;選擇"插人"~"分割線"，設置類型為"投影"，在圖形區域選擇軸的圓柱面為要分割的面。按此步驟依次在圖中3個位置創建分害吐線，如圖3所示。


     1.2靜力分析

     Cosmosworks和Ansys一樣都必須基于一個靜態計算結果來計算疲勞，所以首先要計算齒輪軸在工作狀態下的受力情況，然后才能創建疲勞研究進行分析。

     (1)建立靜態研究并設置材料屬性

     ①打開"研究"對話框，定義研究類型為"靜力分析";分析類型為"靜態"點擊"完成"。

     ②右擊"靜力分析"，點擊"屬性"，打開"static"對話框。確保解算器為"FFEPlus"(迭代方法)和"使用軟彈簧使模型穩定"選項被選中。點擊"確定"，關閉對話框。

     (2)建立約束并施加載荷

     ①右擊"力"按鈕，選擇施加力的類型為"應用扭矩";加載的面選擇"分割線"所劃分的曲面;選擇"基準軸"作為參考軸;設置扭矩為129.6 Nm。點擊"確定"完成"力-1"的創建，按此步驟完成其他2個力的創建。

     ②點擊"離心力"按鈕，選擇"基準軸"作為離心力的參考軸，并設置轉速。

     ③點擊"制約"按鈕，制約面選擇A,B處的面。類型選擇"合葉"，合葉制約是指定圓柱面只能繞自己的軸旋轉。注意不可選擇"不可移動"制約，"不可移動"制約是將所有平移自由度設定為零，它不適用于旋轉。

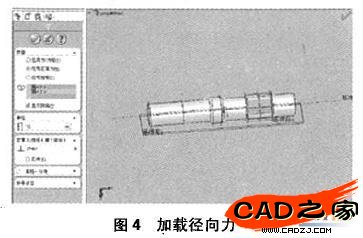

     ④點擊"力"，選擇"應用正常力"，選擇3個面，輸入力的值。如圖4所示。


     (3)劃分網格并運行，查看靜力分析結果

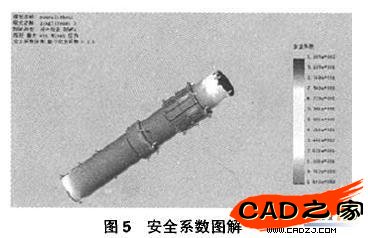

     齒輪軸的靜力分析結果如圖5所示，其最小安全系數為1.6。
