在3D建模中，畫螺旋槽是件輕松的事情，不像2D工程圖的表達需要計算一堆數據，因為這個已經由軟件全權搞定。不過軟件畢竟不是萬能的，咋收出一個自然的尾巴可要自己動手了。

這里詳細介紹下構建這個3D的過程：----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

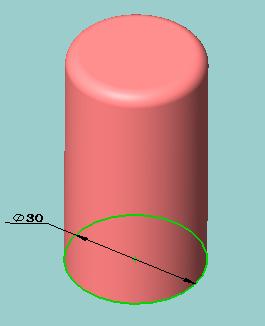

1.首先，畫出圓柱體

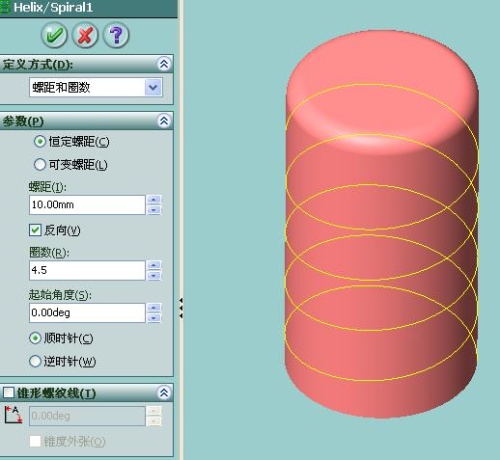

2.定義螺旋線

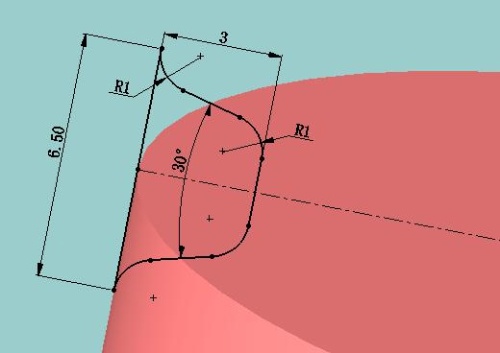

3.作出斷面圖

4.用掃描切除切出螺紋槽

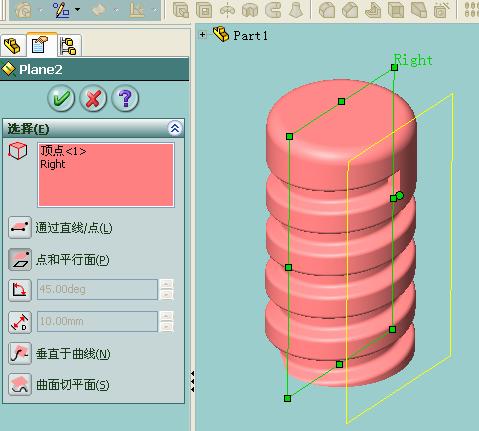

5.定義一個新的基準面

5.在這個基準面上繪出收尾的掃描路徑線

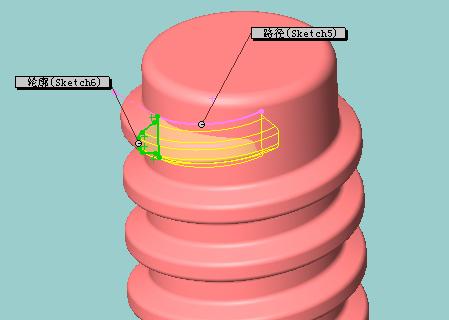

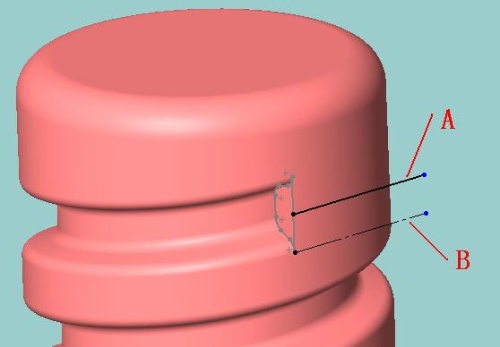

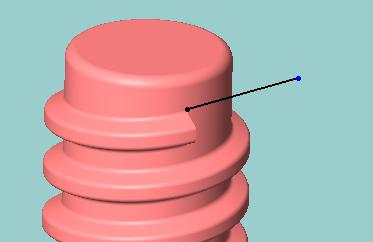

技術要點：這一步是收尾的關鍵。先繪制出參考直線B，定義參考直線B與螺旋線具有相切關系，然后繪制直線A。直線A是與B平行而通過截面圖形的中點。

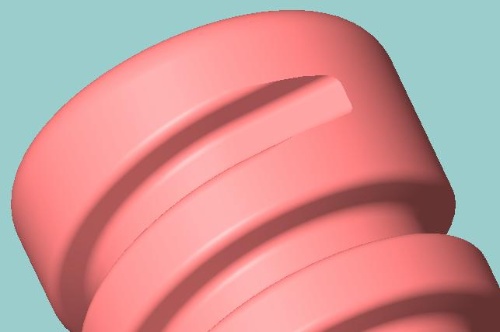

6.最后用掃描切除完成完美的收尾。

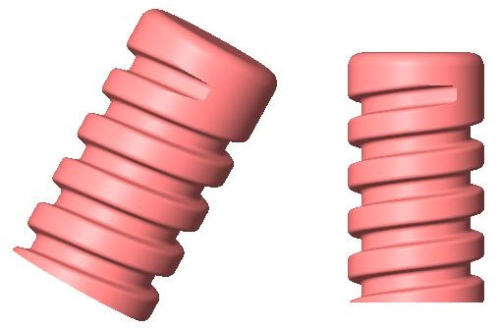

外螺紋的收尾方式是一樣的，只是稍微加點變化而已。內螺紋是切出來，而外螺紋是收進去。如下圖：
-----------------------------------------------------------------
具體的畫法給前面文章中類似，只是具體收尾這里應該這樣處理下：
畫出與螺旋線相切的直線 A ：

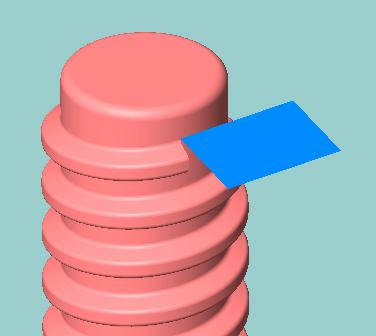

然后將這根直線A拉伸成一個平面B：

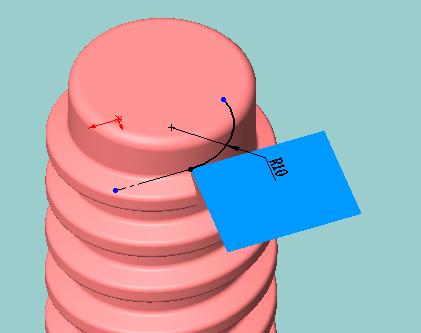

在B平面上畫一個圓弧C，這個圓弧C與直線A具有相切關系，圓弧的半徑R根據情況取一個較小的數值:

最后以這個圓弧C作為路徑掃描就可以了。
