1.1 多實體概述

　　當一個單獨的零件文件中包含多個連續實體時就形成多實體，該零件可以認為是一個多實體零件。大多情況下，多實體建模技術用于設計包含具有一定距離的特征的零件。這種情況下，可以單獨對零件的每一個分離的特征進行建模，分別形成實體，最后通過合并或連結形成單一的零件。如圖1-1所示的一個例子。

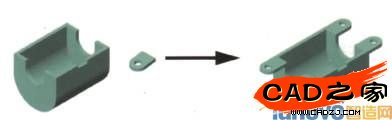

圖1-1 多實體技術

　　零件中的每一個實體都可以單獨進行編輯，每個實體的建立和編輯方式與單實體零件編輯方法相同。

　　1.1.1 建立多實體的方法

　　在SolidWorks中，可以使用多種方法建立多實體，用戶可以通過如下命令從單一特征建立多實體：

　　1 拉伸凸臺和拉伸切除(包括薄壁特征)

　　1 旋轉凸臺和旋轉切除(包括薄壁特征)

　　1 掃描凸臺和掃描切除(包括薄壁特征)

　　1 放樣切除

　　1 曲面加厚度切除

　　1 型腔

　　建立多實體最直接的方法是在建立某些凸臺或切除特征時，在PropertyManager不選中【合并結果】復選框，但該選項對于零件的第一個特征無效。如圖1-2所示。

圖1-2 清除【合并結果】復選框

　　1.1.2 多實體技術的應用

　　多實體技術提高了零件建模的靈活性，多種類型的零件適合于在多實體環境下進行建模。為了使讀者更好地運用多實體建模技術，本章將講述如下方面的技術：

　　1 橋接：生成連接多個實體的實體

圖1-3 橋接技術

　　1 局部操作：單獨處理某個部分

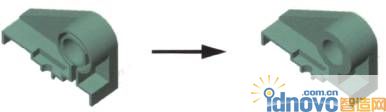

圖1-4 局部操作技術

　　1 布爾運算：通過組合實體保留兩個實體交叉的部分

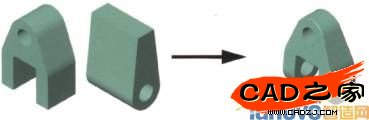

圖1-5 布爾運算技術

　　1 工具實體：將一個實體作為工具使用來生成復雜的模型

圖1-6 工具實體造型

　　1 對稱造型：可以簡化軸對稱零件的建模

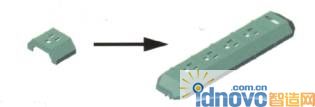

圖1-7 對稱造型技術

　　1 焊接造型：將多個焊接部件生成焊接的單一實體

圖1-8 焊接

　　1.1.3 實體文件夾

　　在零件文件的FeatureManager設計樹中，包含一個實體文件夾，如圖1-9左圖所示。包括中的數字表示零件中包含的示體數量，文件夾中包含了零件中的所有實體，可以單獨隱藏或顯示實體。文件夾中實體的名稱默認使用添加到該實體的最后一個特征的名稱，用戶也可以最后修改實體的名稱。

　　在FeatureManager設計樹中展開“實體”文件夾，可以查看和管理零件中的實體。如圖1-9右圖所示。

圖1-9 實體文件夾
