“精整”(Refine) 命令可通過細分現有小平面使網格密度更大來改善小平面模型的曲面。這樣會使選定區域中小平面的數量增加。用此命令會使選定區域更細節化、更平滑。

　　精整多面幾何

　　使用選定標記或使用“按長度選取”(Select by Length) 命令，選取要精整的區域。

　　注意：如果未選取區域，“精整”(Refine) 命令會細分整個多面曲面。

　　單擊，或單擊“小平面”(Facets)>“精整”(Refine)。“精整”(Refine) 對話框打開。

　　選取一種“精整算法”(Refinement Algorithm)：

　　3X 細分 (3X Subdivision) - 對選定區域中現有的每個三角形都使用三個三角形替換。

　　4X 細分 (4X Subdivision) - 對選定區域中現有的每個三角形都使用四個三角形替換。

　　單擊“移動點”(Move Points) 復選框，調整頂點的位置以便容納增加的三角形并生成更平滑的曲面。

　　單擊“固定邊界”(Fix Boundary) 復選框，以確保不移動邊界邊和銳邊。在邊界包含拐角或要保留的特征線時，這非常有用。

　　單擊“確定”(OK)。

　　示例：精整多面幾何

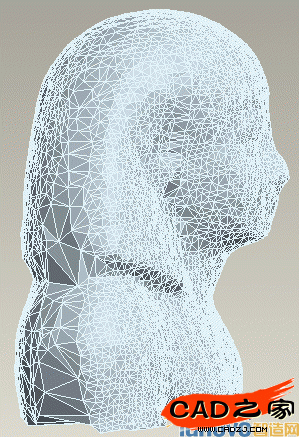

　　下圖顯示一個多面曲面。

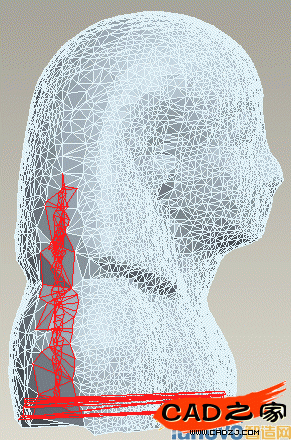

　　下圖顯示為使用“精整”(Refine) 而選取的區域。

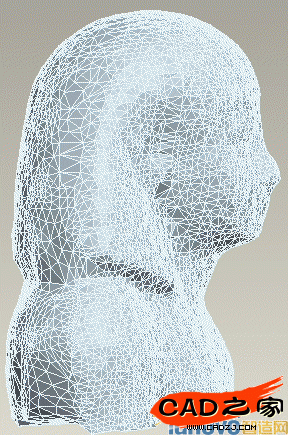

　　下圖顯示使用“精整”(Refine) 命令，在所選區域中將每個三角形都使用四個三角形替換后的多面曲面。
