在產品開發過程中，給你一張平面圖畫產品外觀。

1.一般先將平面圖插入cad中，把圖片縮放成1:1，再開始描圖。描完圖后，將描圖基準移動到零點，再將dwg格式轉化成dxf格式，再插入proe中進行三維制圖。

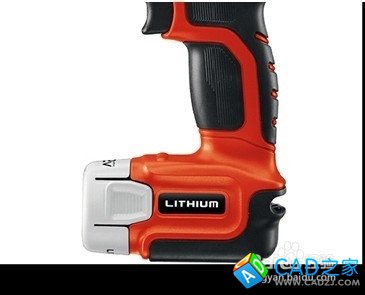

A.打開cad-----插入-------光柵圖像參考------選擇圖片

如何將圖的比例調整為1:1

看圖片中的那個部件是通用件，則圖片的放大縮小按該通用件尺寸，如下圖

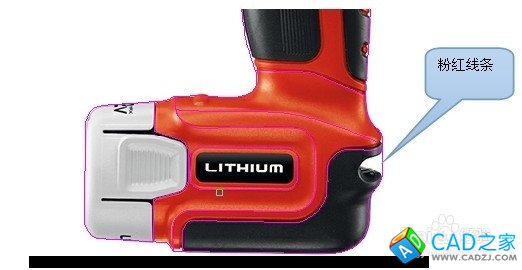

B.根據圖片描圖，一條線一條線的慢慢描，描的過程中，線條盡量接順。

C.再將線條對準基準（以電池的中點移動到零點為例）

D.刪除圖片，再將線條的格式另存為dxf格式

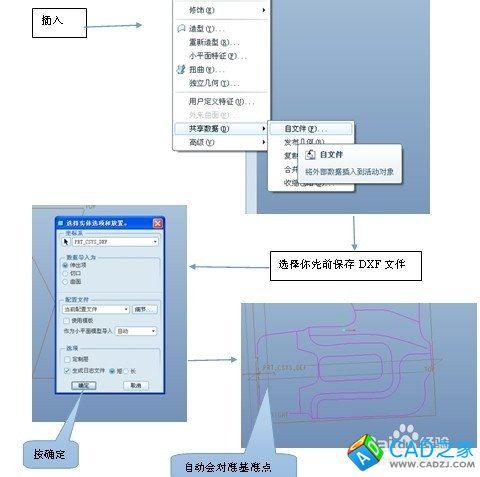

E.打開proe，再將dxf插入proe中
