本文介紹ProE的精調菜單使用方法。

　　“多面建模”中的“精調”(Fine Tune) 菜單提供以下包絡處理命令：

　　按長度選取(精調) - 選取邊長等于或大于指定值的小平面。

　　壓淺(精調) - 只移除選定的三角形并顯示底層的區域。

　　穿透(精調) - 以直線貫穿選定區域的方式來刪除三角形，其方式與鉆孔相似。

　　移除連接面(精調) - 移除創建包絡時在原始點集的空隙中生成的三角形。

　　填充邊 - 在模型的選定小平面上添加體積塊，以定義銳化特征(可能已在掃描操作時變模糊)。

　　填充 - 向模型中選定區域的凹陷部分添加體積塊。

　　填充層 - 向模型中的選定區域添加單個體積塊層。

　　使用 精調 - 按長度選取 命令

　　單擊，或單擊“精調”(Fine Tune)>“按長度選取”(Select by Length)?！鞍撮L度選取”(Select by Length) 對話框打開。

　　在“長度”(Length) 框中，鍵入小平面邊的長度值。

　　或者，在“按長度選取”(Select by Length) 對話框中，單擊箭頭按鈕。

　　選取任意兩個小平面頂點。

　　將計算選取的小平面頂點之間的距離，計算的值顯示在“長度”(Length) 框中。

　　單擊“確定”(OK)。任意邊的長度等于或大于此“長度”(Length) 值的小平面會被加亮。

　　示例：按長度選取小平面

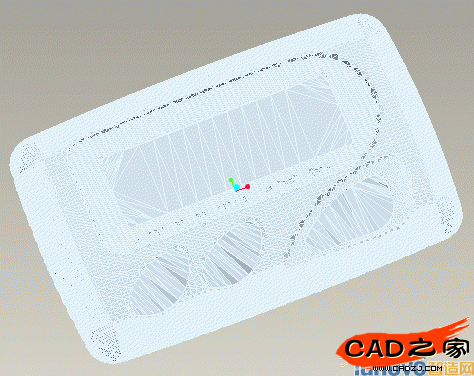

　　下圖顯示由點集創建的包絡。

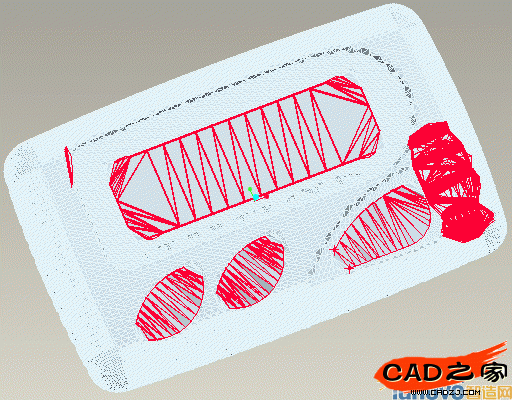

　　下圖顯示通過指定邊長選取的小平面。

　　使用 精調 - 壓淺 命令

　　選取一組三角形。

　　單擊，或單擊“精調”(Fine Tune)>“壓淺”(Push Shallow)。

　　“壓淺”(Push Shallow) 命令只移除選中的三角形并顯示下面的幾何。

　　使用 精調 - 穿透 命令

　　單擊，或單擊“精調”(Fine Tune)>“穿透”(Shoot Through)。

　　選取一組三角形。

　　“穿透”(Shoot Through) 命令以直線方式貫穿包絡來移除三角形，與鉆孔相似。鉆孔的方向取決于模型的方向。

　　粗調和精調中“穿透”(Shoot Through) 命令之間的差異在于擴展的程度不同。粗調的“穿透”(Shoot Though) 命令基于點密度來移除結構。精調的“穿透”(Shoot Through) 命令只移除與選定區域相交的多邊形。

　　使用 精調 - 移除連接面 命令

　　選取一組三角形。

　　單擊，或單擊“精調”(Fine Tune)>“移除連接面”(Remove Webs)。

　　“移除連接面”(Remove Webs) 對話框打開。鍵入以下值：

　　最小邊長 (Min. Edge Length) - 根據三角形的邊長選取多邊形。

　　連接面三角形的邊長于實際模型的邊。可選取大于實際模型三角形的邊長的最小邊長值。調整長度以選取長度大于指定值的三角形。

　　最小角度偏差 (Min. Angle Deviation) - 使用從曲面延伸的精確法線計算法線與三角形之間的角度。

　　模型三角形的角度值小于連接面三角形的角度值。這樣，可指定最小角度值以區分模型三角形和連接面三角形。

　　要有效地移除連接面，請調整上述兩個參數。“移除連接面”(Remove Webs) 命令會移除至少符合一個標準的連接面。

　　要有效地移除連接面，不需要選取所有三角形，因為此操作在模型中擴展的方式與“壓深”(Push Deep) 命令相似。

　　單擊“確定”(OK)。

　　注意：移除連接面操作不會考慮到點的分布，因此，不能分辨連接面與包絡中的間隙之間的差異。

　　通過沿邊添加小平面填充區域

　　選取一組三角形。

　　單擊，或單擊“精調”(Fine Tune)>“填充邊”(Fill Edges)。

　　“填充邊”(Fill Edges) 命令通過向選定區域添加多邊形來填充邊。定義模型的銳化特征(在掃描過程中變模糊的邊)時，此命令非常有用。

　　通過添加小平面填充凹陷區域選取一組三角形。

　　單擊，或單擊“精調”(Fine Tune)>“填充”(Fill Up)。

　　“填充”(Fill Up) 命令可向選定區域的凹陷部分添加三角形。重復此步驟直到填滿選定區域。

　　通過添加小平面層填充區域選取一組三角形。

　　單擊，或單擊“精調”(Fine Tune)>“填充層”(Fill Layer)。

　　注意：此命令可能會添加長釘狀的結構。要避免添加這種結構，請選取模型中的小區域來添加層。
