在機件設計中的各個零件模型檔，可以進行相互的組合，也可以爆炸開來，在產生組合的過程中只須定義出相關零件之間的配合關系，而不須另外再產生一個包含所有零件資料之總檔案。 步驟為：

• 進入" Assembly"模式。
• 選" Creat"，同時命名此一組合關系檔。
• 選" Component"，進行組合。
• 選" Assembly"叫出一零件，主零件出現在主窗格中。
• 再選" Assembly"叫出另一零件，零件出現在上方之次窗格中。
• 選" Single"，進行一對一的組合。
• 接著出現一配合關系之目錄，項目如下：
  • Mate：兩平面相密合，如圖7.1
  •

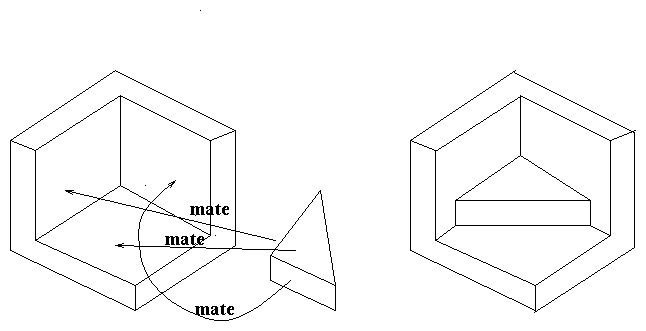

  Figure 7.1: Mate組合模式


  • Mate Off：兩相對平面間間隔一段距離，如圖7.2

    • Align：兩平面互相對齊或使兩圓弧(或圓)之中心線成一直線，如圖7.3。
    •

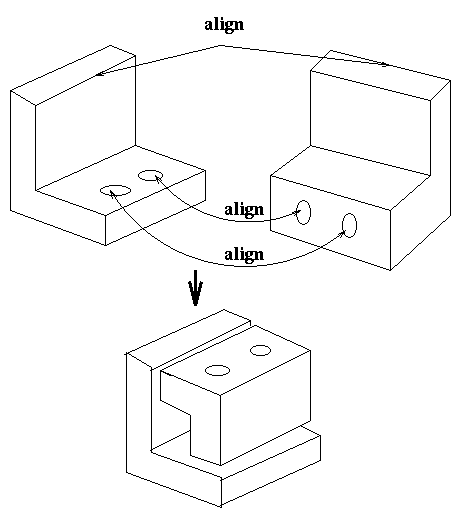

      Figure 7.3: Align組合模式


    • Align Off：兩平面互相對齊後隔開一段距離。
    • Insert：孔與洞之配合。
    •

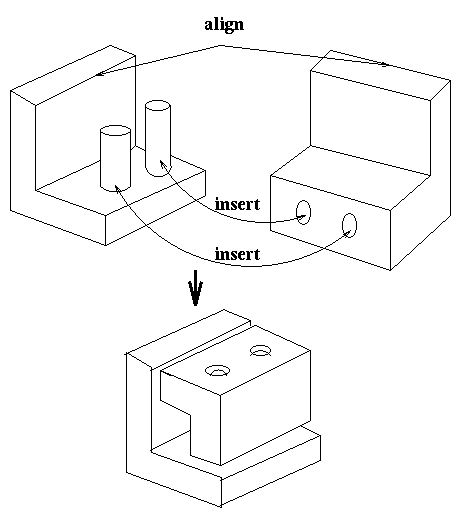

      Figure 7.4: Align and Insert 組合模式


    • Orient：兩平面互相平行且同向如圖7.5。
    •
      Figure 7.5: Insert and Orient 組合模式


    • Coord sys：利用座標組合，如圖7.6。

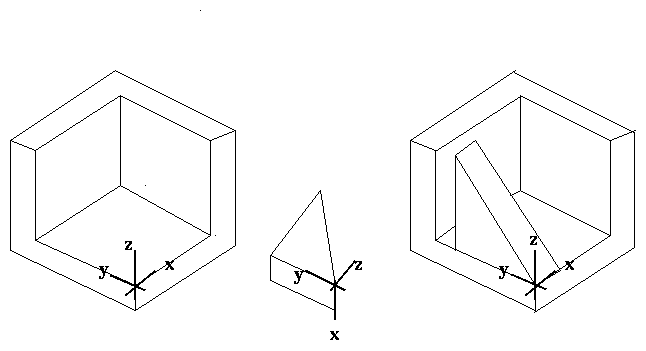

    Figure 7.6: Coord sys組合模式


    • Tangent， Pnt On srf， Edge On srf：
      利用相切，接觸點， 或接觸邊來控制兩曲面接觸的方式。
    •
      Figure 7.7: Tangent, Orient and Align組合模式


    使用者可任選上述之一種配合方式，確定兩零件之相對關系(除了利用座標組合者以外，其馀的配合通常須設定兩種以上的相對關系)。

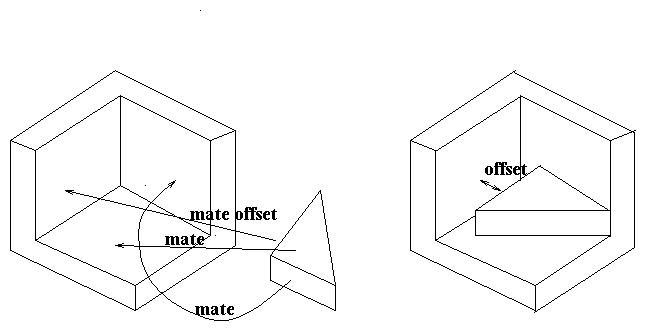

  Figure 7.2: Mate Off組合模式

• 選" Done"，此時糸統會將次視窗之零件自動組合到主視窗之零件上，同時關閉次視窗。
• 若要再進行其他零件之組合，可重復步驟5-8。

　　當組合完成後，使用者若要以爆炸圖顯示，則可使用Main Menu 下之" View"-" Cosmetic" -" Explode"糸列指令將組合件爆炸開來若要重新恢復組合，則使用" Un-Explode"指令。另另外組件爆炸開的相對距離，可利用" Modify"模式下的" Mod Expld"指令，再選欲做改變的零件，更改所顯示的相對距離數值。#p#分頁標題#e#
