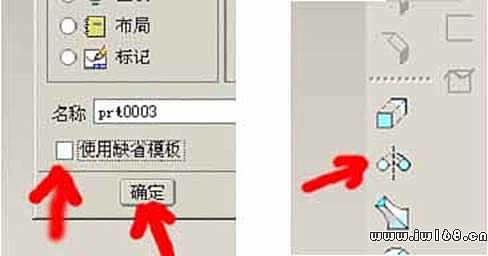

1選擇mmns-part模板。

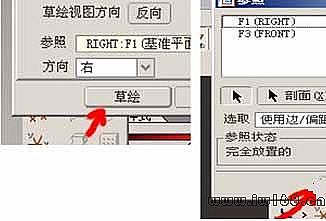

2選擇旋轉工具。點擊創建截面按鈕。選擇TOP基準。

3繪制草圖

4選擇繪圖工具繪制截面，如下圖。點擊繼續當前部分按鈕。

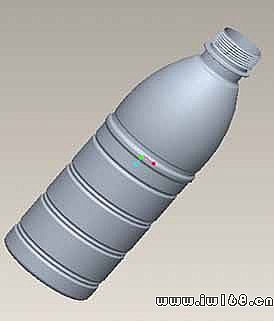

5點擊完成按鈕。增加細節，完成后如下圖。

現在我們看一下瓶口的螺紋是如何繪制的。

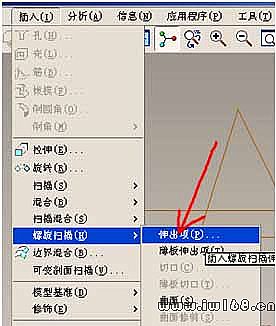

1選擇伸出項。

2參數選好后點擊完成。

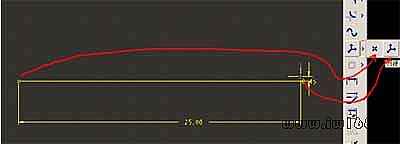

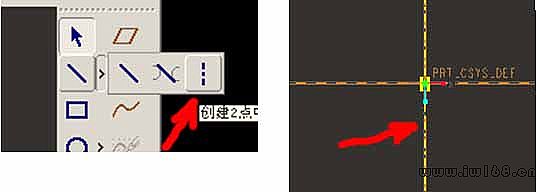

3選擇top平面，點擊正向。點擊缺省按鈕。繪制中心線，繪制輪廓線，點擊完成，輸入節距，繪制截面。點擊完成，完成螺紋的繪制。

4下面我們制作螺紋結尾。

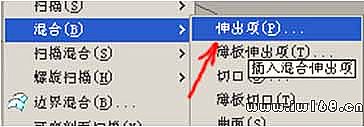

5點擊混合，如圖。

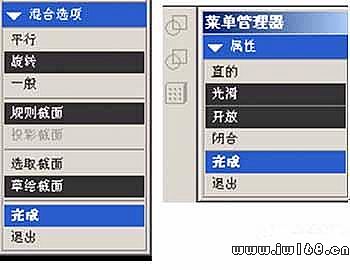

6設置如下圖后，點擊完成 完成。

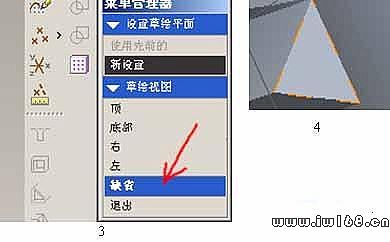

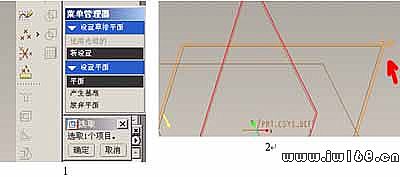

7選擇top面后點擊缺省，如圖4選擇螺紋的三條邊為參照。

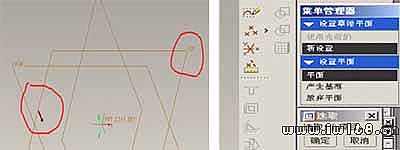

8創建參限坐標，繪制截面。如圖（畫紅圈處加一個等高約束）

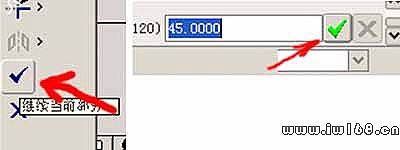

9點擊繼續當前部分按鈕，設置旋轉角度，點擊完成按鈕。

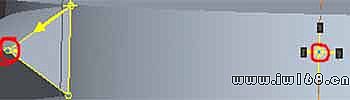

10繪制參限坐標，繪制結束點。如圖。

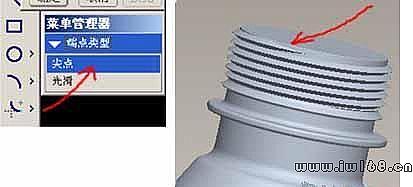

11 點擊繼續當前部分按鈕，選擇尖點，點擊確定。完成。
