在很多人的印象中，螺旋掃描只能用于創建螺紋或彈簧，其實并非如此。Proe中很多功能都是多用途的，在螺旋掃描中加入關系式只是用法的一種而已。

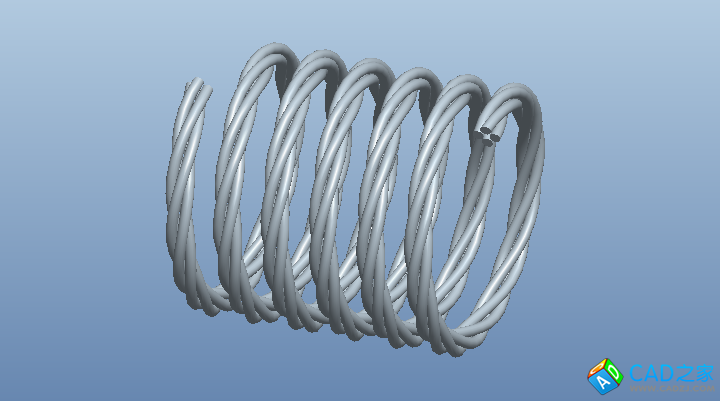

最終結果如下圖：
方法：
1.點擊【插入】-【螺旋掃描】-【伸出項】，按照下圖進行設置。

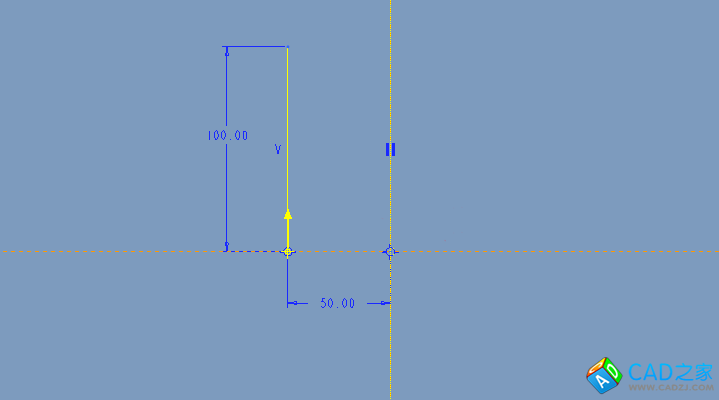

2.選擇FRONT平面作為草繪平面，繪制如下圖所示的掃描長度線和一條中心線。
螺距設置為20.

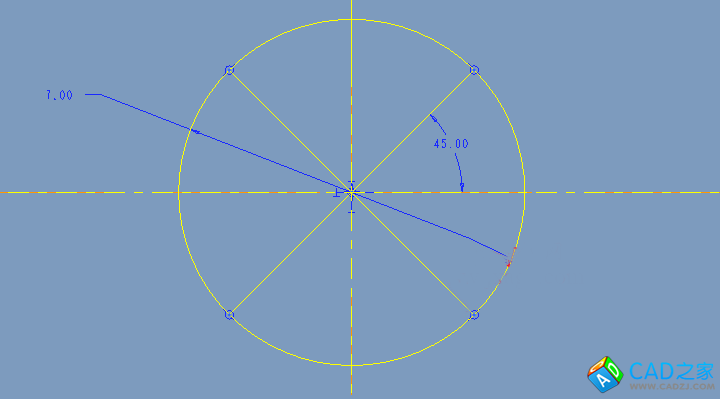

3.繪制螺旋掃描的截面，分兩部分進行繪制。第一部分草繪繪如下圖所示草繪。注意圓內是四段直線，通過右側的幾何約束工具，給四條直線添加互相垂直約束。

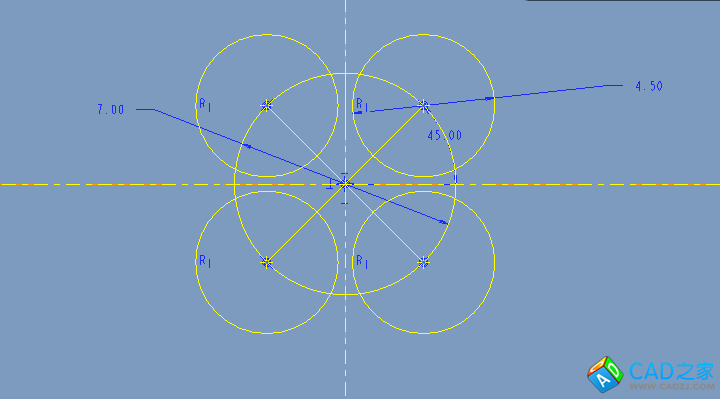

在交點處繪制四個直徑相同的圓作為截面的第二部分草繪。

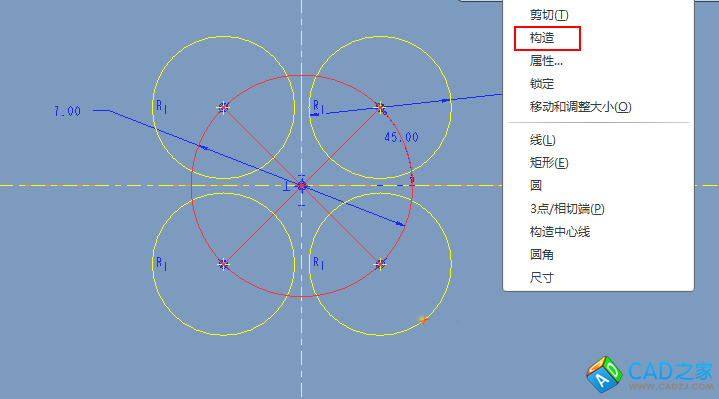

將第一部分草繪轉換為構造線。

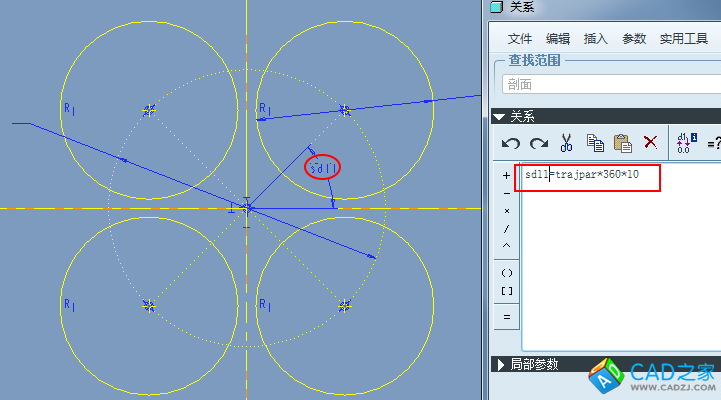

4.點擊【工具】-【關系】，添加如下關系：
Sd11=trajpar*360*20
完成。
