本例主要以一個實例——奔馳的標志（圖1）來演示Proe變截面掃描的高級應用，之所以選擇這個實例來講解主要是因為它體現了尺寸約束和幾何約束的重要性。假設您已經了解原點軌跡和X軌跡的作用。

圖1

1）新建零件，草繪原點軌跡——直徑為100的圓，如圖2。

圖2

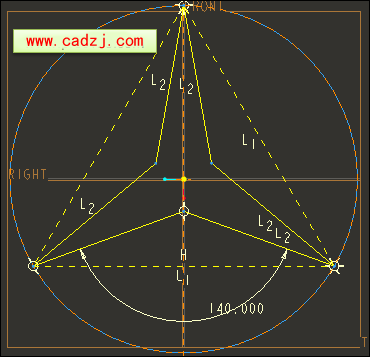

2）繪制第二條曲線作為X軌跡（鏈）相關尺寸可以自己調整，如圖3。

圖3

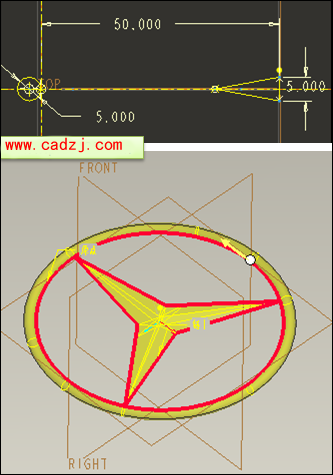

3）選擇第一步的草繪為原點軌跡，第二步草繪為X軌跡（鏈），草繪如圖3所示直徑為5mm的圓和三角形，其中尺寸50非常重要——使三角形截面能圍繞第一步直徑為100圓的中心進行旋轉，而三角形截面左定點被X軌跡（第二步的草繪）所控制。如果用其他的尺寸或幾何約束都無法完成圖1中的效果。

圖4
