Pro/ENGINEER 的快捷鍵(映射鍵)和windows其他應用程序的快捷鍵不太一樣。Pro/ENGINEER 的快捷鍵是通過錄制的方法來創建的，簡單點說就是把您的每個操作步驟進行錄像并和鍵盤任意字母相關聯還可以保存為一個自定義圖標。

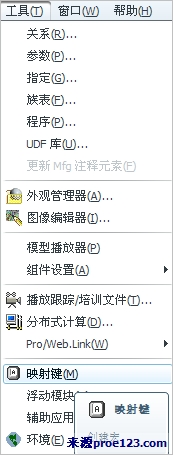

1、選擇Pro/ENGINEER“工具”菜單->點選“映射鍵”，如圖1.

圖1

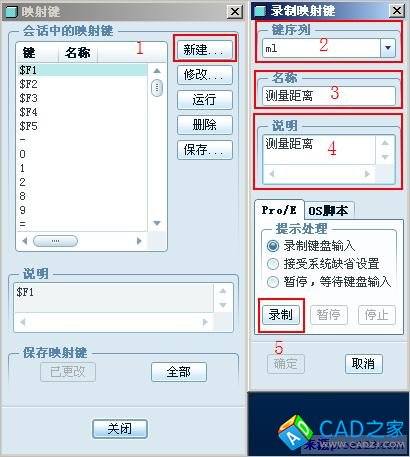

2、在映射鍵對話框中點選標號1處“新建”->標號2處輸入“鍵序列”(就是鍵盤的快捷鍵)->標號3和4處輸入名稱和說明->點選5處“錄制”。

圖2

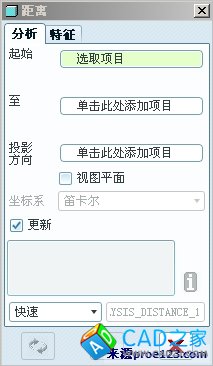

3、點選Pro/ENGINEER“分析”菜單->選擇“測量”->選擇“距離”，如圖3。彈出距離測量對話框，圖4。

圖3

圖4

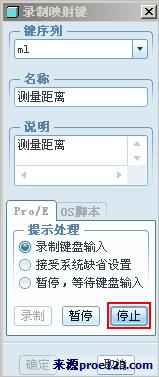

4、觸發測量距離的操作已經全部完成，現在停止錄制輸入并點擊確定，如圖5，。由于測量的對象每次都不同所有沒有必要錄制測量的過程，創建映射鍵主要是錄制經常重復的動作。

圖5

5、在映射鍵對話框點選“運行”對“ml”這個映射鍵進行測試，同時您還可以連續按鍵盤的“m”和“l”兩個鍵同樣可以觸發測量距離操作并彈出圖4的測量對話框。

圖6

6、確認“ml”映射鍵錄制成功，現在保存“ml”映射鍵，如圖7。保存映射鍵是保存“config.pro”文件，必須把這個文件保存至您Pro/ENGINEER的啟動目錄。

圖7

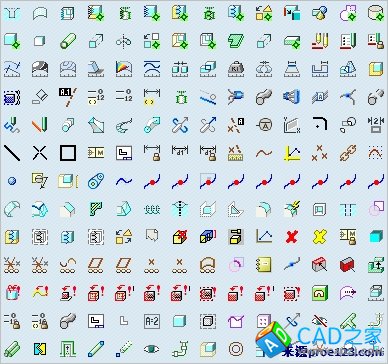

7、可以通過“工具”菜單->選擇“定制屏幕”來設置剛才創建的映射鍵圖標，如圖8。可以為此映射鍵“選擇按鈕圖像”或“編輯按鈕圖像”進行自定義圖標，Pro/ENGINEER提供很多按鈕圖標，如圖9只是其中的一部分。完成了圖標的設置您可以把該圖標拖動到工具條中。

圖8

圖9
