在產品設計中，我們常需要將組件的明細表在EXCEL中表示出來，以便我們編寫B(tài)OM。若用手輸或剪切粘貼的辦法則會造成重復工作，降低效率。

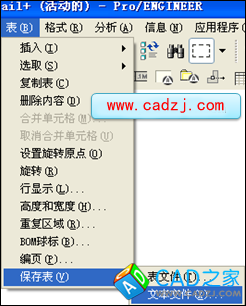

1）打開有明細表的Proe工程圖，選中需要導入的明細表，單擊窗口中“表” →“保存表” →“文本文件”如圖1。



圖1

2）將表保存成文本文件的格式（后綴名為“.txt”）。

3）打開Excel軟件，在Excel中打開上一步保持的文本文件。在Excel打開打開對話框中需要設置文件類型為“所有文件(*.*)”。

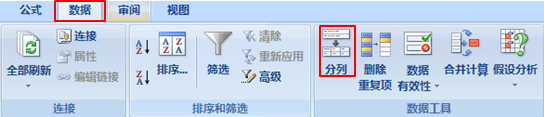

4）打開后明細表的文本文件后發現表格并沒有分列，但是排列比較整齊，可以使用Excel的分列命令進行分列，如圖2。

圖2
