本節將教會您如何創建Proe工程圖階梯剖面視圖，如圖1。
圖1
1、在零件模式的“視圖管理器”中創建剖面A,如圖2
圖2
2、在菜單管理器中選擇“偏移”->”雙側”->”單一”->”完成”，如圖3.
圖3

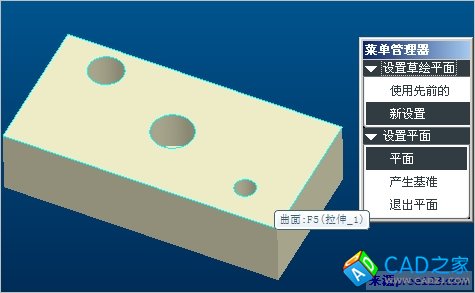

3、選擇圖4中加亮的平面作為草繪平面。
圖4

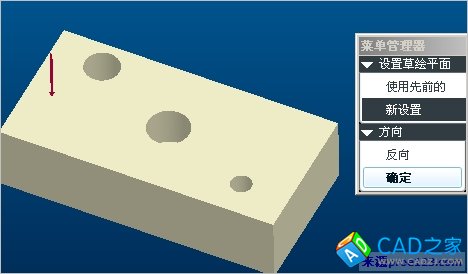

4、選取默認的方向作為草繪方向，如圖5。
圖5

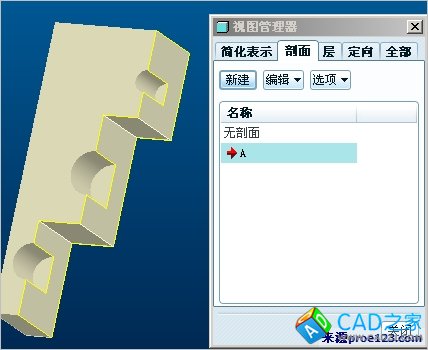

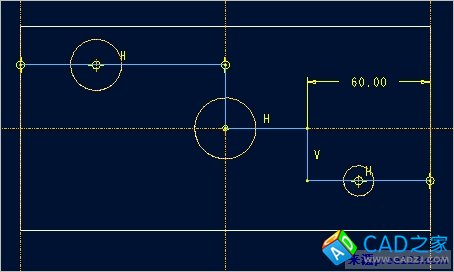

5、繪制如圖6所示的草繪截面，完成草繪后即完成了模型階梯剖面的創建，如圖7。
圖6
圖7
