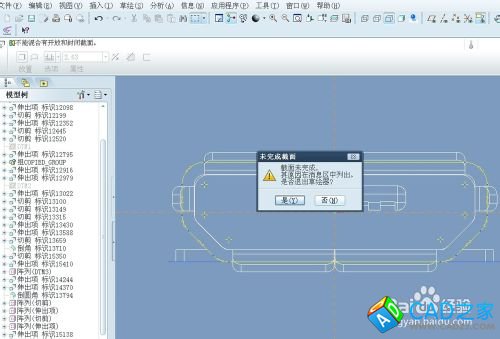

proe5.0拉伸或者其他實體命令要草繪時，我們的截面是完整的，但是顯示還是截面不完整怎么檢查哪里出了問題？

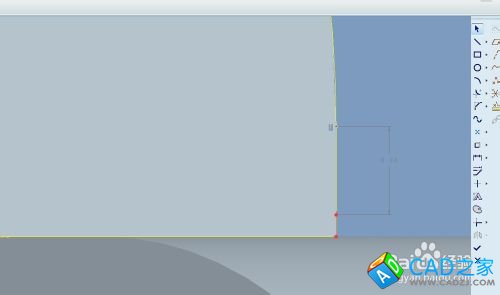

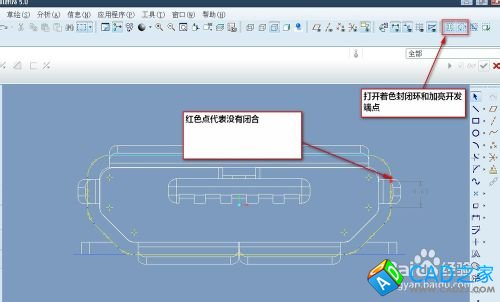

使用“著色封閉環”和“加亮開發端點”工具檢查，如果有紅色端點出現，就是這個地方沒有閉合。

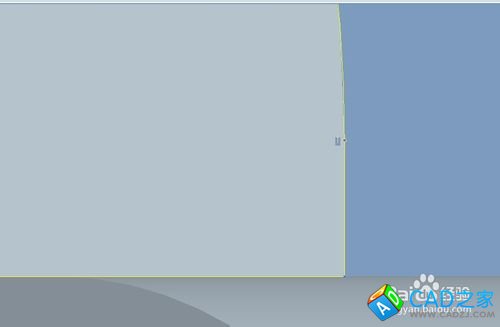

使用“拐點工具”，選擇兩條線，就會自動閉合了。
草繪封閉了還是出現不完整。

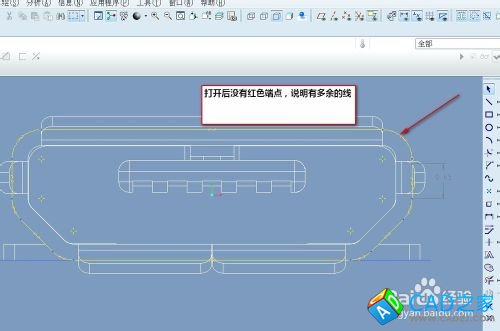

這種情況打開“著色封閉環”和“加亮開發端點”工具檢查，是沒有紅色點，只能堅持多余的線條出現。建議重新刪除重新選擇。
注意事項

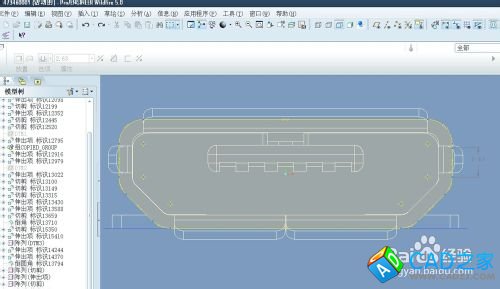

紅色亮點是關鍵，ok后是一個陰影面積
