隨著計算機軟硬件的普及應用，對于設計團隊來說，雖然個人的計算機配置越來越高，網絡的速度越來越快，但配合的做法還只是停留在用共享來代替軟盤的層次，所有人的設計內容都在指向自己的任務、出圖，而不是如何讓整個團隊以最快的速度完成整個設計內容。該如何加強管理?提升效率?提高質量?這些都要求有新的設計管理模式，也要求有新的管理系統。它強調的是協同和管理：一方面隨著型號項目規模的擴大，越來越要求項目團隊、甚至各專業院所之間的配合與協調，才能高效、順暢、優質地完成設計工作;另一方面則表現在隨著項目團隊本身協作的深化和項目團隊數量上的增加，從了解各項目的運轉進行情況，到有針對性地發現和解決各團隊的問題，都要求更高的管理水平。

　　一、協同設計

　　協同設計是企業內不同設計部門、不同專業方向上或者同一項目的不同設計企業之間進行協調和配合，本質上是基于計算機支持的協同工作。由于這種跨專業、跨地域的基于網絡化協同設計可以極大地縮短產品設計和研發周期，快速地研發適應市場變化和需求的產品，提高企業的競爭能力。因此，國內外優秀企業產品開發工作正在從個體化、串行流程的產品研發模式，轉向上下游多方協同的并行產品設計。“協同”已經成為當代產品研發策略的重點方向之一。

　　對不同類型的企業而言，設計協同的程度和要求不同。在CAD設計領域，概括起來主要包括以下幾種層次。

　　(1)數據共享協同，包含文件傳輸、圖檔存儲和網絡圖庫等。數據從最初建立開始到整個工程周期結束都可以實現共享，能夠與不同的文件格式(如Pro/ ENGINEER的asm和prt格式)互相兼容，每個項目設計者都可以自由上傳和下載圖形、文本等資源，設計者之間可以相互參閱，以期達到實現數據投資回報的最大化。相較而言，這一層次的協同設計是比較初級的。設計數據必須保存入庫后重新打開才能實現更新，設計更改的滯后難以避免。而在這段時間內，設計內容的一些變更無法得到及時共享，會導致每個人看到的都不是惟一、準確的設計圖樣。對于高度協同化的設計工作而言，這種錯誤的后果不堪設想。

　　(2) 信息交流協同，包含消息互發、可視化等。設計者之間的溝通無時不在，隨時的消息互發可以進行快速溝通和反饋，可以在Internet環境下召開網絡視頻會議、評審設計方案以及流轉校審圈閱，每個人都可以發表對設計的看法和意見。這一層次的協同是目前解決協同設計問題的主流思路。但是，它同 樣存在一些缺陷，主要表現在設計平臺和協同平臺的分離。在多數情況下，設計者不得不在設計環境下設計產品，然后在協同環境下與協作者進行交流，然后再回到設計環境下對設計進行修改， 如此往復。盡管其協同效率比第一層次已經有較大提高，但是仍然難以達到實時的協同設計。

　　(3)CAD平臺的協同。基于CAD平臺的協同設計并不是一種通用的協同設計軟件，而是一種標準、開放的平臺。這種基于CAD平臺的協同設計思路是將實現協同設計的眾多基本要素以一種工具的形式集成到CAD平臺當中，為CAD使用者提供協同應用平臺支持。它一方面避免了第二層次的協同中面向不同的客戶需求開發不同的協同系統的弊端，同時也使得CAD平臺和協同平臺能夠合二為一，實 現真正的實時協同設計，即可以無縫連接到CAD平臺，無需在系統和CAD平臺間進行切換。

　　二、基于Pro/INTRALINK的協同設計方法

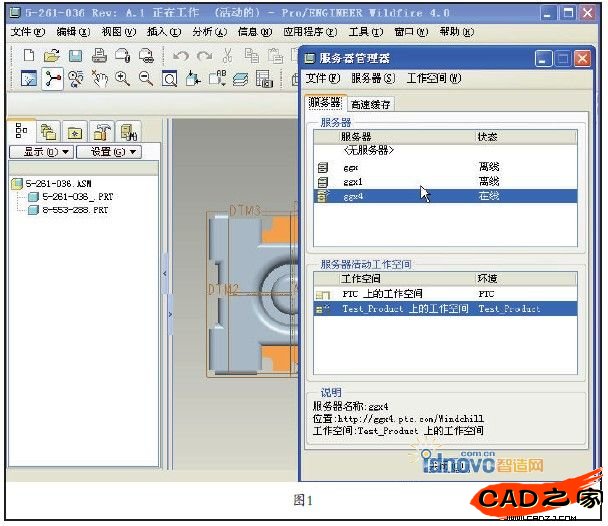

　　Pro/INTRALINK是一個基于WEB的設計協同平臺，它支持不同部門的多個CAD用戶實時進行協同設計，保證數據的惟一性、正確性和及時性。該平臺不需要進行任何二次開發，即可以支持Pro/EN- GINEER設計，實現與Pro/ENGINEER的無縫集成。通過注冊Pro/INTRALINK，建立CAD與Pro/INTRALINK的連接，同時建立個人工作區，為每個CAD用戶分配一個安全獨立的工作空間。注冊通過Pro/ENGI- NEER內置菜單進行，每個CAD用戶可以建 立多個個人工作區，以便同時參與不同項目的設計。注冊過程也是通過Pro/EN- GINEER登錄到Pro/INTRALINK的過程，它需要進行用戶認證，以確保數據的安全訪問。通過Pro/ENGINEER進行注冊如圖1 所示，它需要輸入服務器的網址，系統會為該用戶創建缺省的工作空間，用戶也可以設置自己命名的工作空間。

　　1.個人工作區

　　單獨使用Pro/ENGINEER時，數據通常都保存在本地磁盤上，以Windows的文件夾系統進行管理。而與單獨使用Pro/ENGINEER不同的是，在基于Pro/INTRALINK的協同設計環境下，Pro/ENGINEER的設計信息都保存在個人工作區中。

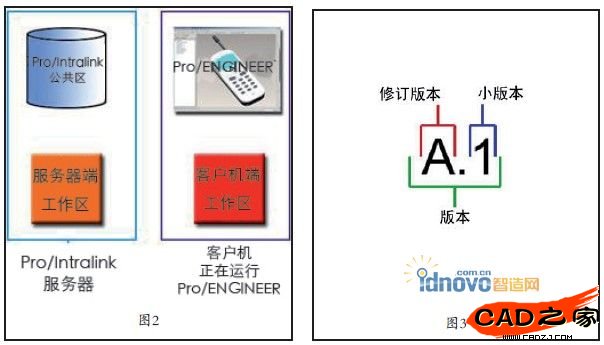

　　個人工作區是Pro/I NTRALINK為每個設計人員分配的一個工作空間，該工作空間的安全性由Pro/INTRALINK控制。個人工作區由兩個部分組成，一個在服務器端，一個在客戶端，如圖2所示， 由Pro/INTRALINK維護兩部分的同步。用戶每次保存的數據存儲在客戶端，上載操作能將數據保存到服務器端。個人工作區的結構不僅為數據提供了安全的存儲，同時也保證了數據的存取效率。

　　通常設計工作是一個長事務工作，需要幾天甚至幾十天的時間，如果每次都將設計結果保存在服務器端，會增加網絡的占用時間，也給用戶帶來時間上的浪費。日常設計時將數據保存在本地工作區，當設計數據達到一定的狀態時，再將數據保存到服務器端的工作區，即保證了效率，又實現了安全。不論是將數據保存在本地還是服務器，都可以在Pro/ENGINEER界面上完成，操作簡單方便。工作區中的數據只能被設計者本人訪問，其他人員無法訪問。

　　2. 公共區

　　協同設計除了需要保證數據的安全外，更需要進行數據的共享，即一個設計的結果可以為同一個團隊的其他人員訪問，以便進行技術協調。公共區就是為了共享數據而設置的。公共區中的數據實際上是保存在數據庫中的，它以文件夾的形式供設計者保存數據和進行數據訪問。這種邏輯的文件夾結構不僅便于數據的組織，同時它也是對數據進行權限控制的基礎，不同的文件夾可以設置不同的訪問權限。因此對文件夾的規劃也就是對權限的規劃。通常，文件夾按專業進行設置，這樣設置便于設計交流。

　　數據的遷移過程如下：數據首先保存在本地工作區，通過上載數據保存到服務器端工作區，對服務器端的數據進行檢入操作，數據從服務器端工作區保存到公共區。公共區中的數據受系統設置的訪問權限控制，具有“讀”以上權限的用戶可以訪問保存在公共區的數據。保存在公共區的數據不一定是最后發放的數據，但一定是需要共享的數據。因此保存在工作區中的數據也是設計達到某一個階段的數據，它決定了數據檢入的時機。

　　3.狀態和版本控制

　　公共區與個人工作區的本質區別除了共享外，就是它具有狀態和版本。在Pro/INTRALINK中，狀態表示數據的成熟度，如正在工作狀態、已發放狀態等。版本通過兩部分進行標識，如圖3所示。 其中，每當數據檢出/檢入一次公共區，小版本數字自動增加1，修訂版本只有發生變更時才會改變，如由A變為B。狀態和版本是Pro/INTRALINK區別于文件管理的主要特性，系統不僅可以根據狀態為數據授權，而且可以通過版本記錄數據變化的歷史。不同的用戶可以預訂數據的狀態和版本變化，以便及時獲得數據更改的信息。

　　4.基線管理

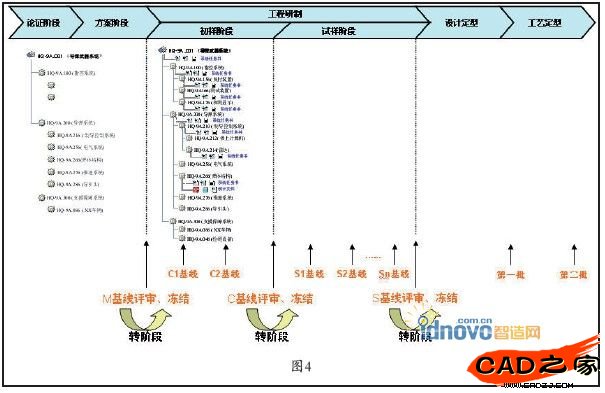

　　在產品設計過程中，根據實際情況對需要進行轉階段的模型(包括該模型下的子零組件)定義一系列的階段基線。例如，MCSD等分別代表該模型的不同階段，只對達到其中某個階段的裝配件模型進行基線凍結，如圖4所示。基線建立后，未來隨時都可以利用基線配置規范查看產品結構，以便追溯 型號在某一個重要時刻的技術狀態。

　　5. 可視化

　　Pro/INTRALINK提供了將模型發布為可視化模型的手段。每當模型被檢入到Pro/INTRALINK時，系統自動產生該模型對應的可視化模型，通過Pro-ductView工具可以查看這些輕量化模型。ProductView提供了良好的剖切功能。它不僅能夠提供單一的剖面，并通過游標拖動的方式進行剖切面的平移，而且能夠進行交叉面的剖切，并在剖切的基礎上提供測量和批注功能，從而簡化用戶的測量和查看，提高對模型的查看能力。

　　三、協同設計帶來的好處

　　基于協同平臺的設計會在Pro/IN-TRALINK中建立一個完整的產品模型結構，該結構將不同設計人員生成的設計結果有機地組織在一起，形成數據的相互依賴關系。通過Pro/INTRALINK提供的查詢功能，可以方便地找到所需的設計數據，以及方便地查找模型之間的結構關系，如父子關系，參考關系等。Pro/INTRALINK將人員、過程及數據進行統一的管理，形成了企業的知識庫，使得數據的重用成為可能，大大提高了設計效率，同時由于方便采用成熟的技術，也提高了設計質量，縮短了設計周期。

　　1.團隊協同

　　在沒有Pro/INTRALINK之前，團隊之間的協同只能通過開會，面對面地交流，以及數據的拷貝，進行信息的共享。Pro/INTRALINK通過提供單一的數據存儲空間，不但將不同的設計人員組織在一起，共同完成一個項目的設計任務，還實現了設計數據的及時共享。每個設計人員不僅是數據的提交者，也是數據的使用者。設計團隊在Pro/INTRALINK提供的虛擬空間中協同工作，減少因溝通不便帶來的設計延誤。在Pro/INTRALINK中，團隊是按角色進行管理，每個人可以在一個團隊中承當不同的角色，每個角色被賦予不同的權限。

　　2.信息共享和安全控制

　　在某些方面，信息的共享和安全是相互排斥的，但是它們在Pro/INTRALINK中得到很好的統一。Pro/INTRALINK不僅通過公共區實現了數據的共享，還通過狀態以及權限策略保證數據的安全 性。它通過基于文件夾的權限設計，為數據提供安全訪問。系統可以定義，誰可以訪問什么狀態的數據。為了防止兩個以上人員同時修改同一個數據的情況，Pro/INTRALINK提供了檢出/檢入機制，保證在一個人員修改數據的時候，其他人員只能查看而不能修改該數據。所有修改的數據都保存在Pro/INTRALINK中，便于查詢和使用歷史數據。

　　3.轉階段管理

　　通過階段基線，對特定時間點的技術狀態進行標識和記錄，獲得特定狀態惟一的模型結構樹。通過批量轉換階段標識和調整模型結構樹，簡化新階段的初始化工作。通過轉階段管理不僅保證數據的齊套性，方便設計評審，還可以對設計歷史進行追溯，提高設計質量， 縮短設計復查時間。

　　四、結束語

　　Pro/INTRALINK不僅可以幫助我們安全、可靠、方便地實現對產品模型圖樣的數據管理，最重要的是它對我們傳統的設計思想進行了變革，即由傳統的串行設計進化為并行設計。

　　通過實施Pro/INTRALINK，我們達到了以下目的：(1)保證產品基礎數據的惟一性;(2)建立了信息共享的產品并行工程開發平臺;(3)保證了數據的安全性和保密性;(4)加強對產品開發過程管理，主設計師可隨時通過修改骨架模型來傳達修改意圖和想法，同時可利用信息反饋對骨架模型進行調整，一般設計人員也可隨時查看每個零件的設計進展情況，從而控制產品開發方向和進度，并減少錯誤設計;(5)可以很容易地利用基礎數據進行變型設計，提高設計效率;(6)可以根據產品信息快速查找圖檔。
