由于生產規模、產品類型和管理制度等的差異，不同的企業對PDM和CAD等企業信息化軟件的具體需求千差萬別，這對PDM和CAD軟件具體實施時客戶化定制技術要求較高。Teamcenter Engineering和NX這兩款西門子公司推出的PDM和CAD軟件，提供了開放的定制接口和二次開發技術，為系統實施人員進行客戶化制提供了方便，提高了系統實施效率，較好地滿足了不同的企業信息化的個性化需求。

　　1 客戶化定制相關技術

　　1.1 Teamcenter中業務對象(Business Objiect)和業務建模器集成開發環境(Business Modeler IDE)

　　產品和構成產品的每個組成部分都可以作為Teameenter管理的對象，稱為業務對象(Business Object)，Teamcenter用數據模型(data model)來組織存儲業務對象，業務對象在Teamcenter Engineering中稱為類型。零組件業務對象(Item)是Teameenter中進行數據建模的基礎業務對象，它用于標識產品元素(如組件、裝配、底層業務對象)或采購規格、測試過程、標準件、車間加工等信息。零組件業務對象基本結構包括Item、ItemMaster(Form)、ItemRevision和ItemRevision Master(Form)四部分，其中Item收集零組件業務對象各個版本都使用的全局?jǐn)?shù)據、ItemMaster(Form)是用于擴展存儲用戶零組件業務對象屬性數據的表單，ItemRevision收集零組件業務對象某一版本使用的數據，ItemRevision Master(Form)是用于擴展存儲用戶零組件業務對象某一版本屬性數據的表單。

　　Business Modeler IDE是Teamcenter 2007的一個新增功能部件，是Teamcenter實施過程中客戶化定制數據建模的工具，使用Business Modeler IDE可以創建業務對象、類、屬性、值列表(LOVs)、選項、常數和規則等。在創建了新的數據模型對象之后，可以在Business Modeler IDE中將新建的數據模型對象部署到產品服務器。

　　1.2 Teamcenter屬性映射機制與NX Manager

　　Teamcenter提供了與NX系統以及其他各類文檔的屬性映射機制，很好的解決了傳統PDM系統難以解決的結構化數據來源問題，實現了與軟件的深度集成利用。通過屬性映射技術，可以方便地進行Teamcenter與NX及其他CAD系統之間屬性雙向映射，實現在Teamcenter和CAD系統之間數據集成、相互訪問。

　　NX Manager是Teamenter Engineering的子集，提供針對NX數據的管理方案，改進NX內部和外部數據的溝通能力，是Teamenter Engineering與NX的集成應用工具。通過NX Manager可以實現Teamcenter/NX數據的無縫集成，并對數據進行有效的組織和管理。

　　在Teamcenter服務器端執行export_attr_mappings.exe和import_attr mappings.exe命令行程序可以實現Teamcenter與NX Manager的屬性映射。

　　1.3 NX Open API

　　NX 0pen API是NX提供的二次開發工具之一，通過調用NX應用編程界面(API)函數進行NX的客戶化定制軟件開發，是一個允許程序訪問和影響NX對象模型的一系列程序集。它提供.NET API，支持所有.NET語言，包擴Visual Basic.NET和C#，與新的Visual Studio.NET開發環境完全集成。用戶可以在Visual Studio.Net IDE中使用.NET編程語言，調用NX Open API進行編程，結合NX的界面開發工具UIStyle和NX Menuscript等，在NX中定制滿足企業個性需求的功能，如：配置設計環境、建立NX模型、查詢模型對象、建立并遍歷裝配體、創建工程圖等。

　　2 Teamcenter與NX集成客戶化定制技術思路

　　綜合運用Teamcenter和NX集成各客戶化定制技術，完成企業系統實施個性化需求(如圖紙標題欄、明細表、NX Open API編程等)，可采用以下技術思路：

　　1)在業務建模器IDE中創建滿足客戶化需求的零組件業務對象Item，設置Item各屬性項;

　　2)將定制的零組件業務對象部署到Teamcenter服務器中;

　　3)在Teamcenter服務器中創建相應零組件業務對象類型的業務對象，并賦以屬性值;

　　4)通過Teameenter的屬性映射機制將新類型對象映射到NX Manager中;

　　5)使用NX Open API等二次開發技術，客戶化定制NX功能模塊，包括定制用戶界面、通過交互方式存取Nx Manager中映射的TeamCenter對象屬性值等編程工作，以實現Teamcenter與NX客戶化定制數據的互訪。

　　3 基于Teamcenter的NX工程圖紙標題欄定制實例的實現

　　3.1 實例描述

　　工程圖紙標題欄是工程師工作中最常用到的一種具有企業化特性的工具，主要用于標注所設計圖紙的名稱、圖號、繪圖的比例以及設計者的姓名等內容。標題欄在圖框的位置、式樣和尺寸都有一定的標準，每個企業都有自己統一的標題欄格式和填寫要求。

　　本實例可以根據企業需求定制表格、由工程師通過NX系統交互界面設定標題欄填寫項，并從Teamcenter中獲取填寫值，自動生成圖紙標題欄。

　　3.2 實現關鍵步驟

　　步驟1：在業務建模器IDE中創建“新建業務建模器IDE模板項目”，如：Draw Project。在Draw_Project的業務對象視圖中新建業務對象“TideBlockItem”，填寫表單TitleBlockItem Master屬性：CompanyName、Materials、SheetSize、SheetScale、SheetPage、FirstIssued、DrawnBy、CheckedBy、ApprovedBy等，新建業務對象TitleBlockItem Revision及Title Blockhem Revision Master。保存項目，并部署到Teamcenter服務器。

　　步驟2：在TeamCenter服務器中創建TitleBlockItem類型的零組件業務對象，并給各屬性項賦值。

　　步驟3：通過Teamcenter的屬性映射機制將新類型對象映射到NX Manager中。

　　①在tc—MYDB—command_prompt命令行窗口中運行命令行程序：export attr mappings.exe-file=d:TitleBlock_mapping.txt-u=infodbap=infodba，將Teamcenter中缺省的映射關系導出到TitleBloek_mapping.txt映射文本文件;

　　②NX Part在Teamcenter對應的數據集類型是UGMASTER，要實現Item與NX Part的屬性同步，需要在映射文件中的Title-BtockItem Master數據集下加入屬性映射代碼。編輯TitleBlock_mapping.txt文件，添加的屬性映射代碼片段如下：

　　{Dataset type=“UGMASTER”

　　#(hard-wired)DB_PART_NAME：“Part Name”

　　#(hard-wired)DB_PART_DESC：“Part Description”

　　{Item type=“TifleBlockhem”

　　CompanyName：Item.GRMOMAN_master_form，TitleBloekItem Master).CompanyName/master=both

　　Materials：Item.GRM(IMAN_master_form，TitleBlockhem Master).Materials/master=both

　　……｝｝

　　其中，/master后的參數可以是iman、cad或both，表示相應的屬性值只能在Teamcenter中修改，NX Manager中只讀、Teamcenter中只讀，NX Manager中可修改或在Teamcenter和NX Manager都可修改、訪問。

　　③在tc_MYDB_command_prompt命令行窗口中運行命令行程序：import_attr_mappings.exe-file=d：TitleBlock_mapping.txt-u=infodba-P=infodba，將添加新的映射關系后的TitleBlock_mapping.txt映射文本文件，再導入到Teamcenter中，完成屬性映射;

　　屬性映射完成后，在NX Manager中打開TitleBlockItem下面的UGMaster，在NX Manager的文件屬性列表里，將會看到CompanyName、Materials等屬性已經映射了，在Teamcenter的Form里，修改相應的值，NX Manager中屬性值會跟著改變，反之亦然。

　　步驟4：客戶化定制NX工程圖紙標題欄自動生成程序。

　　工程圖紙標題欄自動生成程序包括定制客戶化界面、定制自動插入標題欄和智能填寫標題欄三部分功能模塊：

　　①定制客戶化界面

　　該模塊主要包括標題欄定制菜單、工具欄及標題欄顯示項對話框。可通過NX二次開發工具UIStyle和NX Menuscript編程實現，界面效果如圖1所示。

　　圖1 工程圖紙標題欄定制界面

　　②自動插入標題欄

　　在Drafting應用環境下.插入一個Tabular Note，按照企業要求規劃圖紙標題欄格式，將主要涉及單位名稱、零件名稱、圖號、比例、圖幅大小、署名等內容插入相應的位置，并進行相關設置，使其滿足企業需求，并保存為模板格式，方便以后的調用，標題欄模板樣例如圖2所示。

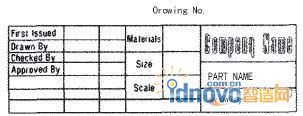

　　圖2 定制的標題欄

　　編寫UF函數，將定制好的標題欄以調用模板的形式，插入到當前的圖紙。實現標題欄的插入主要用到UF_DRAW_ask drawing_info()和UF TABNOT_create_from template()兩個函數。

　　③自動填寫標題欄內容

　　該模塊通過定制的對話框獲取用戶標題欄需要填寫的屬性項，訪問Teamcenter映射到NX中的屬性值，填寫到標題欄相應的單元格內，保證跟Teamcenter中TitleBlockhem Master Form保持實時更新，實現Teamcenter中智能管理標題欄的功能。

　　實現該標題欄填寫功能主要用到UF_PART_ask_display_part()、UF_OBJ_cycle_objs_in_part()、

　　UF_STYLER_ask_value()、UF_TABNOT_ask_nth_row()、UF_TABNOT_ask_nth_column()、UF_TABNOT_ask_cell_at_row_col()、UF_TABNOT_set_cell text()等函數。

　　4 結束語

　　作為企業信息化的一個重要環節，PDM是企業進行管理創新的有效工具，采取與實際應用相結合的原則，使用集成客戶化定制技術高效實施PDM產品，在知識經濟環境下對于提高企業的競爭力，迎接市場的全球性的挑戰有積極的作用。
