本文介紹了從開目CAD中抽取標題欄信息的方法

　　在開目CAD FOR WIN95/NT計算機輔助設計軟件(本文以KM2.6為例)的使用過程中，有時我們只是為了獲取圖紙的某一信息，如：重量、材料，等等，而打開圖紙進行查詢;有時我們?yōu)榱撕藢Ω暮蟮膱D號、重量、材料等圖紙信息，也需打開圖紙進行查詢，實在不便。這些信息能不能通過圖片預覽，從當前圖信息中獲取呢?答案是肯定的。通過圖片預覽獲取這些信息的方法有兩種：

　　1.信息輸入

　　點取開目CAD主菜單中"信息"選項，在出現的下拉菜單中點取"信息輸入"選項，將出現一圖紙信息對話框，正確填寫有關信息后，存盤，再預覽該圖片時，當前圖信息中增添了許多有關信息，如圖1所示。

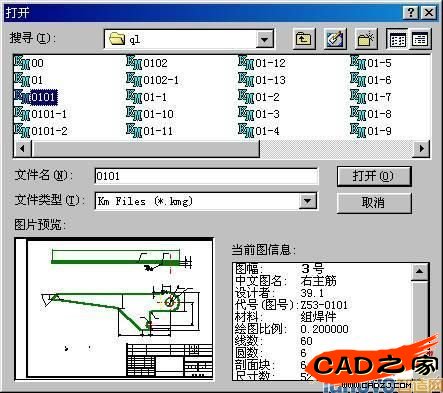

圖1 信息輸入后的圖片預覽

　　這樣以來，圖紙的有關信息通過圖片預覽，基本都可以獲取，而不必打開圖紙。但需要人工輸入，用這種方法獲取圖紙的有關信息，雖然行的通，并不能提高工作效率，此方法不可取。

　　2.標題欄信息的自動抽取

　　信息輸入的方法可行但不可取，有沒有比信息輸入更方便快捷的方法呢?仔細研究后發現："中文圖名"、"設計者"、"代號(圖號)"、"材料"這四項，可由標題欄中相關信息自動映射到"信息輸入" 中相應位置。具體方法如下：

　　要想把標題欄的相關信息自動映射"信息輸入" 選項中，必須在配置文件Mx_area.con中定義正確，只有正確定義了標題欄中說明組，在所說明的區域中填寫的字符才能自動映射到"信息輸入" 選項中。

　　MX_AREA.CON文件位于當前目錄(即KM WIN95目錄)下，該文件的格式為：

　　##標題欄## (此行不可更改)

　　2,180,45 (第一項數字2表示下面有兩個說明組，可進行添加，在此定義的項目可把標題欄內信息自動映射到"信息輸入"中相應位置。第二項180為標題欄寬度，第三項45為標題欄高度。以下兩個說明組中每組占兩行)

　　1,代號 (第一組為"代號", 并且"代號"為關鍵字，不能用其他字代替)

　　-80,30,80,20 (前兩個數字為填寫代號的矩形區域的左下角坐標，后兩個數字為該區域?qū)挾群透叨龋詧D紙內框右下角為原點)

　　2,名稱 (第二組為"名稱", 并且"名稱"為關鍵字，不能用其他字代替)

　　-110,0,0,35 (各數字意義同上)

　　##明細欄##

　　…

　　其中"##標題欄##"的內容即為定義標題欄內相關信息映射到信息輸入中的相應位置，例如以上配置第3、4行定義了"代號"在標題欄中的位置為(-80,30)(80,20),則系統在自動映射信息欄內"代號"的信息時，就到標題欄內相應位置去尋找，將坐標(-80,30),(80,20)定義的方框內內容填到信息欄的"代號"后面的方框，其他類同。注意：該映射的關鍵字不能錯，而且只能映射"代號"、"名稱"、"材料"、"設計者"四項，其中Mx_area.con里##標題欄##中的"名稱"與信息欄中的"中文圖名"相對應;并且其中的坐標值、寬度、高度值，例如：-80,30,80,20，應為整數，因有些版本不支持小數。

　　下面以一個實例來具體說明如何正確定義標題欄中說明組。把圖2所示的標題欄內

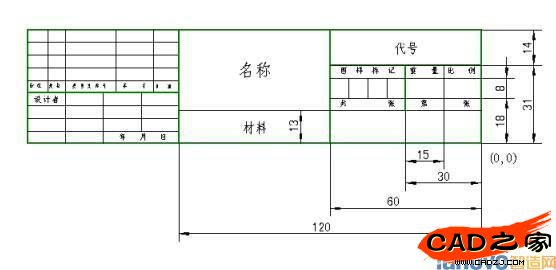

圖2 標題欄

　　相關信息映射到信息輸入中的相應位置，說明組的正確定義如下：

　　##標題欄##

　　4,180,45

　　1,代號

　　-60,31,60,14

　　2,名稱

　　-120,13,60,32

　　3,材料

　　-120,0,60,13

　　4,設計者

　　-30,18,15,8

　　這里要說明的是：第9、10行定義了"設計者"在標題欄中的位置為(-30,18)(15,8),而坐標(-30,18)(15,8)定義的方框中的內容是"重量"，筆者以為"設計者"是誰并不是我們所關心的，而我們經常需要的"重量"卻是我們所關心的，為此在這里采取了偷梁換柱的方法。既然"設計者"不是我們所關心的，為什么不用"重量"直接代替"設計者"呢?原來映射的關鍵字不能錯，而且只能映射"代號"、"名稱"、"材料"、"設計者"四項，所以只好采取如此下策。也就是說，圖片預覽時，在右下側的當前圖信息一欄中"設計者"的內容實際是"重量"。

　　在配置文件Mx_area.con中正確定義了標題欄中說明組，所說明的區域中填寫的字符便能自動映射到"信息輸入" 選項中去。這樣，畫圖時不需專門進行信息輸入，只要正常填寫標題欄，便可在圖片預覽時，獲取圖紙的有關信息。為了獲取更多的信息，我們可以在所說明的區域中填寫盡可能多的信息，例：我們可以在說明材料的區域中填寫"16Mn δ20"，這樣，圖片預覽時在材料一欄中即顯示為"材料：16Mnδ20"，椐此我們獲得這樣的信息，"材料是'16Mn'，板厚為20㎜"。

　　把標題欄信息自動映射到圖形信息區，一方面為我們提供了極大的方便，大大提高了工作效率;另一方面也為今后檢索、分類、統計創造了條件，更有利于圖紙的管理。
