建模部分

　　線框操作：

　　1、文本幾何

　　文本幾何可以使用一個3D參照來放置文本。E9包含豐富的文本幾何功能，比如把文字按照曲線放置，可以纏繞在曲面上來自動創建文字的3D幾何。

　　好處：自動的創建文本幾何可以節省手工創建幾何的時間。

　　文本纏繞在3D實體曲面上

　　好處：節省建模時間。

　　2、交叉點

　　E9的交叉點可以計算2條帶有間隙的曲線的交點。如果兩條曲線沒有交點，那么交點就會自動地在兩條線上最近兩點的中間位置產生。

　　在兩曲線交點處產生點

　　因為兩條線沒有交點，系統在兩條線中間創建一個點

　　好處：提高設計能力。

　　3、組合曲線——克服了間隙

　　在很多場合，要把端點有間隙的曲線做成組合曲線是很有必要的，E9可以根據需要延長有間隙的曲線來滿足這個需要。

　　好處：改善質量和提高制造工藝性。

　　為了使用綠色面裁減灰色面，在有間隙的綠色面的底邊做出了組合曲線。

　　4、通過方向定義直線——多個參考

　　傳統定義直線到參考面主要用來創建頂桿，以前每創建一個頂桿都要選擇相關的一個參考，這種方法不但消耗時間，而且頂桿不會因為直線的位置和參考面的改變而自動改變。

　　E9支持選擇定義多個直線延伸到一組參考面，簡化了創建過程，支持幾何自動修改。好處：由于自動化程度高，節約設計時間，處理幾何變更能力增強。

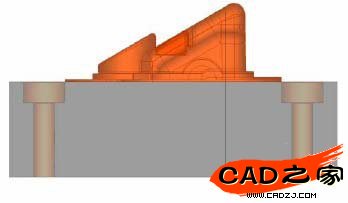

　　從底面起到上面一定距離的垂線是用來創建模具冷卻水道的

　　5、圓——通過兩點并和一條曲線相切

　　新的選項可以讓用戶通過選擇和一條曲線相切而且通過2點來創建一個圓。

　　增強設計效率，提高制造能力。

　　上面的圓是通過左側兩個槽的頂并和右側槽的一個邊相切。

　　6、曲線延伸——反向

　　這個可以更好地對曲線延伸做限制，可以通過此選項控制曲線的哪一端延伸。

　　好處：改善客戶對軟件的使用。

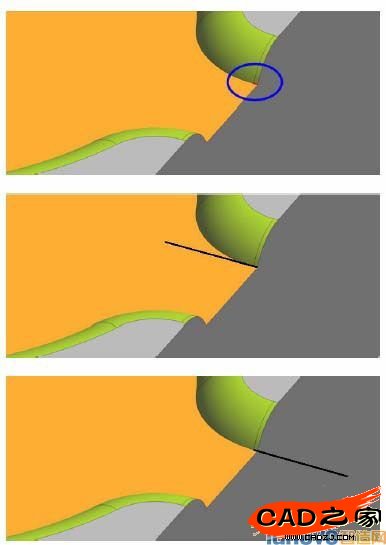

　　延伸上圖很短的紅線，通過切換方向決定延伸那個端點，不用局部放大操作。

　　7、樣條線——編輯能力提高

　　E9可以允許客戶在樣條線的2個端點或者第一個點之前插入一個點。

　　好處：改善客戶對于軟件的使用，節約設計時間。

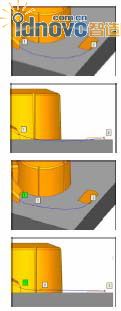

　　上圖第一個圖是在兩條曲面之間創建樣條線，因為斜率太大樣條線進到面里，我們可以編輯樣條線，在中間插入一個點，形狀大為改善。
