國產CAD軟件近年來發展很快，但相比國外同類軟件，國人對國產CAD軟件的了解是遠遠不夠的。要想振興民族軟件產業，我想最關鍵的還是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。為此，我趁著國產CAD品牌的代表——中望CAD2009在近日已正式推出的機會，向大家逐一介紹中望CAD2009的功能特點，以便大家更好地認識、使用國產軟件。

　　在本文，我將與大家探討如何應用中望CAD2009來進行圖形搜索定位。

　　和快速選擇功能類似，圖形搜索定位功能也是使用對象特性或?qū)ο箢愋蛠韺ο蟀谶x擇集中或排除對象，主要增加了邏輯運算和過濾器存儲功能，讓選擇對象更為便捷。

　　在中望CAD里，圖形搜索定位使用的用于組成過濾表達式的邏輯運算包括四種：AND,OR,XOR和NOT。邏輯運算都是用“<”開始，“>”結束，要注意它們所作用的操作數是不同的： 邏輯運算符 數學表達式包含

　　AND…… 一個或多個操作數

　　OR…… 一個或多個操作數

　　XOR兩個操作數

　　NOT一個操作數

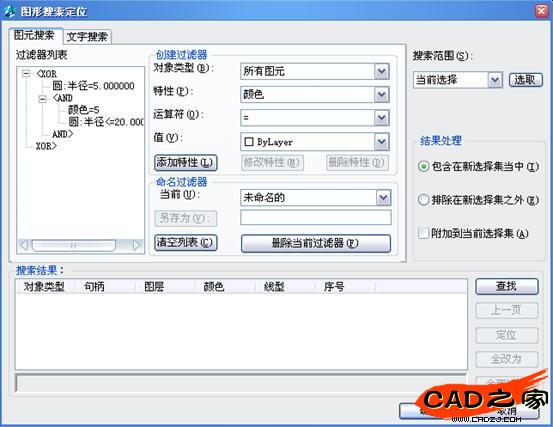

　　上表是這些邏輯運算的表達的意思和作用的對象個數，要對這些有一個清楚的認識，才能在具體的圖形搜索定位的時候達到預想的效果。下圖是圖形搜索定位功能的對話框，可以通過菜單欄里的“編輯”——“查找”來打開，也可以通過在命令行輸入“FILTER”來打開該對話框。里面分兩個選項卡，其中“文字搜索”部分和以前的版本一樣，在這里就不加說明了。

　　“圖元搜索”里面，左邊會顯示一個樹狀的結構，代表搜索的邏輯關系式，它支持邏輯式的嵌套使用，所以功能非常強大，同時也對使用者提高了要求，對于復雜邏輯關系必須要思路非常清晰，在實際的運用中才能達到好的效果。樹狀結構中的邏輯關系可增可減，可以任意改變，一般通過點擊鼠標反鍵來操作。邏輯關系中的特性用過濾器欄來完成，這里的操作方法和快速選擇幾乎一樣。特性的管理通過下面的三個按鈕來實現——添加特性、修改特性、刪除特性。建立好的搜索關系若以后還可以使用，可以命名保存，這樣就不用每次都建立過濾器了。搜索范圍的定義和結果處理這兩項和快速選擇保持一樣，沒有變化。

　　對話框的最下部分是搜索結果的顯示，按“查找”按鈕就會執行過濾功能，搜索到的信息會顯示出來。當搜索結果超過八個，可以進行上下翻頁的操作。選中一個或多個對象，用“定位”功能，可以在圖形中最大化顯示指定對象。最后兩個“全改為”和“全部選擇”按鈕僅用于文字搜索。

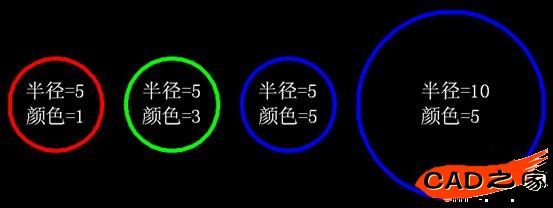

　　上面把圖形搜索定位的實用方法基本介紹了一下，現在來看一個例子來加深理解邏輯算法。下面圖形中有四個圓，三個半徑是5，另外一個是10，并且圓的顏色也有所不同，圖中已經標出。我們來進行上面的過濾器中的條件來對這些圖形進行過濾選擇。

　　首先我們應該根據最里面的嵌套一步步向外進行過濾，從AND開始，顏色為5和半徑小于等于20的圓可以得出是第3、4號圓;再進行XOR邏輯運算，半徑為5的圓可以確定是1、2、3號，那么和3、4號進行XOR運算，由于3號為重疊項，所以最后選中的為1、2、4號圓。

　　在實際運用中，對象的屬性是多種多樣的，所以選擇的方式也有很多，盡量少使用嵌套的邏輯運算方式作為過濾器，多使用AND來逐步縮小選擇的范圍是一個不錯的選擇。

　　希望上述的文檔，能給大家?guī)硪稽c啟示。還是這句話，國產軟件的發展，最關鍵的是廣大用戶首先要了解國產軟件、應用國產軟件，離開這一點，一切都是空談。作為設計師，本人真誠希望國產CAD軟件能獲得快速發展，希望國產軟件能走進廣大企業用戶，滿足用戶的業務發展需要。
