雖然在常用CAD的繪圖菜單里都有多線命令，但在AUTOCAD或浩辰CAD這些軟件的工具欄或命令面板中都找不到多線命令，說明多線是一個并不太常用的命令。

在早期的CAD中，多線常用于繪制墻體、道路等圖形。但隨著天正建筑、浩辰建筑扥等一些專業軟件如的出現，墻體和道路的繪制由專用的工具，非常簡單，這些功能用得人也就越來越少了。多線用的少的另外還有一個原因，就是多線用著不太方便，有很多限制，例如只能繪制直線段，早期版本只能用專用的工具進行編輯，到高版本才能用修剪、延伸等工具等等。但是現在還是有不少人用到多線，前幾天就有人在網上問我多線的問題，那就簡單給大家介紹一下多線設置和編輯的方法吧。

多線(Mline)是Multiple line的簡寫，也就是多條線，可同時繪制多條平行的直線。

多線樣式設置

多線可以設置平行線的條數，每條線的線型、寬度，以及線型之間的間距，因此在繪制多線前通常會根據自己的需要設置多線樣式，具體設置方法如下：

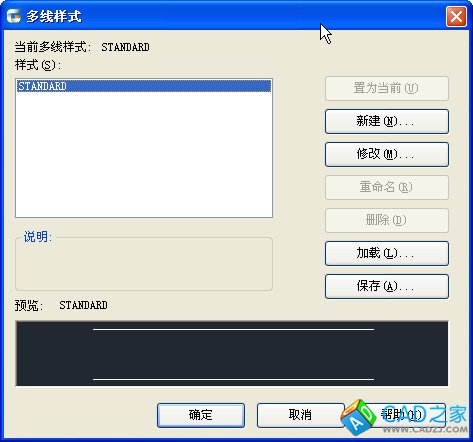

1、在菜單欄選擇：格式>多線樣式，或直接輸入MLSTYLE后回車，彈出如下圖所示的多線樣式對話框。

這個對話框中左上角顯示了當前多線樣式的名稱：STANDARD，下面是多線樣式列表和活命，最下面是多線的預覽效果，在右側我們可以設置當前多線樣式，新建、修改、重命名、刪除、加載和保存多線樣式。下面我們直接修改一下默認的STANDARD樣式。

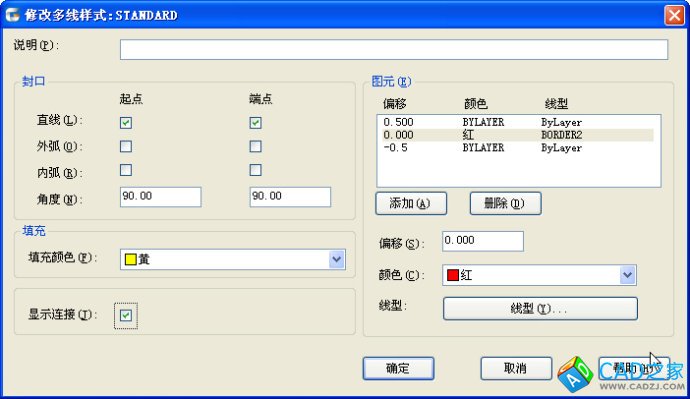

2、單擊“修改”按鈕，會彈出“修改多線樣式”對話框，如下圖所示。

這個對話框看上去很復雜，其實不難。頂部可以添加對多線樣式的說明。右側可以添加線和編輯線距離中心位置的距離、顏色、線型，默認的樣式在偏移中心0.5的兩側各有一條線，上圖中在偏移為0處，也就是中心位置添加了一條線，線型設置成了虛線，顏色設置成了紅色。左側可設置封口形狀，是否填充顏色，以及在多線轉折的位置是否顯示連接線。設置后可點確定按鈕，在多樣樣式對話框中可以看到預覽效果，如果效果不對，可以返回繼續修改。其中比較難理解的就是外弧和內弧，只有設置四條線才能看出內弧效果來，如下圖所示。

多線的繪制

設置好多線樣式，多線的繪制就簡單了。如果你有多中多線樣式，你需要在繪制前設置好當前多線樣式，也就是要使用的樣式。

多線的命令是MLINE，輸入ML即可，回車后彈出下面提示：

當前設置: 對正 = 上，比例 = 20.00，樣式 = STANDARD

指定起點或 [對正(J)/比例(S)/樣式(ST)]:

首先提示了多線的對正形式、比例以及當前樣式的名稱，如果某項不滿足需要，即可輸入J/S/ST參數后進行修改。這些參數可以自己試一下，這里就不再詳細介紹了。

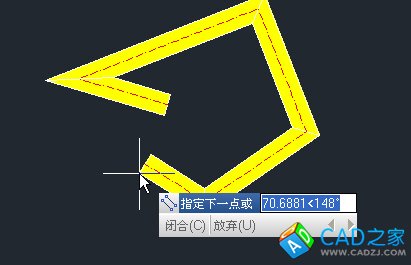

如果參數正確，就可以直接在圖面上指定各個點來繪制多線，如下圖所示。

多線的編輯

多線由于比較特殊，早期版本無法用常規的二維修改命令進行修改，只能用多線編輯（MLEDIT）命令來編輯，估計不少用戶提出太不方便，在AutoCAD高版本已經可以支持多線使用延伸、修剪、拉伸等命令進行編輯了。這些編輯命令這里就不介紹了，重點介紹一下專門用于多線的多線編輯命令。

繪制好多線后，雙擊多線就可以彈出多線編輯（MLEDIT）命令，也可以直接輸入MLEDIT命令回車打開多線編輯命令，如下圖所示。

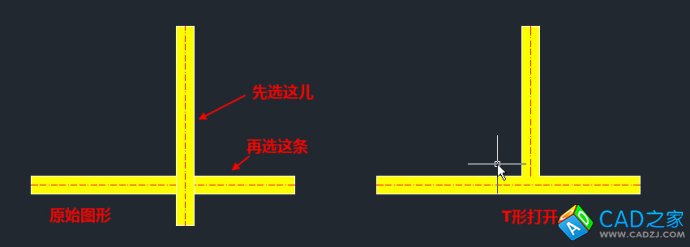

對話框中列出了12種編輯工具，我們可以根據需要選擇一種工具來編輯多線，假設我們有兩條十字交叉的多線，我們可以選擇三種十字或三種T形編輯方式來進行編輯。假如選擇選擇T形打開的方式，先選哪條線，點在什么位置很重要，首先要選擇被修剪的多線要保留的那一段，如下圖所示。

單擊的順序和位置不同，會得到不同的結果，使用熟練的人估計不會出錯。

多線編輯不僅編輯方式比較少，操作比較麻煩，而且有些時候選擇了正確的編輯方式卻得不到我們需要的結果，AutoCAD也會如此，經常用的人可能會深有體會。

上面簡單地將多線的設置、繪制和編輯方法介紹了一下，如果想用多線的話，建議將這些對話框、命令行的不同參數和選項都試一下。
