前幾天有一位朋友在博客上問了我一個問題：我的CAD圖紙材料標注用的是屬性塊，但我用find命令查找和替換不果后發現，有個“假屬性塊”，雙擊后顯示為“編輯屬性定義對話框”，它和屬性塊很像，都可以雙擊彈出對話框修改文字，但我也搞不懂它和屬性塊有什么區別，并且它也不能炸開。
看到他的描述我也有一些奇怪，怎么還會有這樣的文字，用查找替換修改不了，我還真不清楚，拿到圖紙后我才知道怎么回事。這種用法確實很少見，一般不會遇到，但我還是決定跟大家分享一下，一是希望大家正確地使用屬性文字，另外在遇到同類問題的時候知道怎么回事。

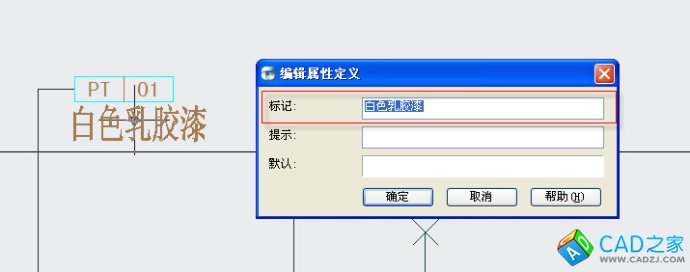

其實問題很簡單，圖形打開后，我雙擊文字，彈出的是如下圖所示的對話框。

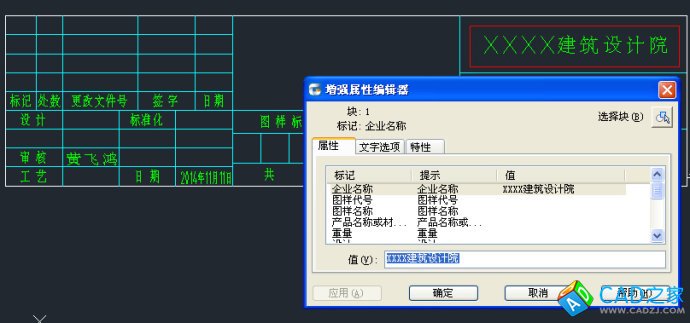

雙擊文字后，彈出的編輯屬性定義對話框，而且屬性只有標記、沒有設置提示和默認值。實際上這個屬性文字并未做到塊里，因此顯示的文字就是屬性的標記，所以這并不是一個屬性塊。屬性文字的正常用法是于圖塊中一些需要修改的文字，例如圖框中需要填寫的文字，一些設備圖塊中的文字標記等，如下圖所示。

我們可以看到屬性塊中顯示和編輯的是屬性的值，而屬性的標記和提示是不顯示，標記和提示的作用請參看： CAD定義屬性中的標記、提示、默認分別是什么意思？

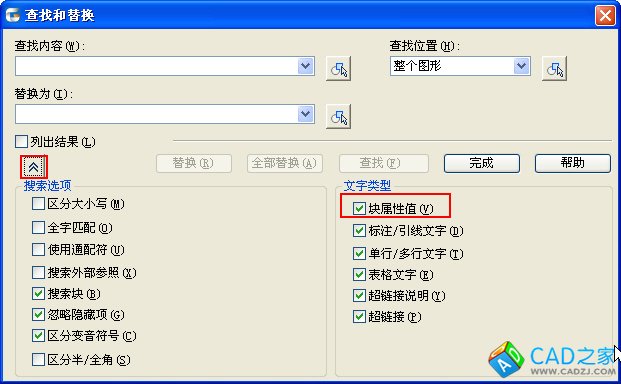

在查找和替換FIND的時候是可以查找的是屬性塊的屬性值，標簽是無法修改的， 如下圖所示。

而塊屬性管理器BATTMAN中可以修改屬性的標簽，但如果屬性根本沒有做成圖塊，也是無法用這個命令修改的。
這種用法真的很奇怪，因?yàn)槔脤傩晕淖值臉?biāo)簽來寫文字，查找、替換和編輯都不太方便，因此不建議用這種方式。如果這是某種插件中寫出來的文字，也建議大家不要使用這樣的插件。
CAD中雖然不同的圖形使用方法都可以得到相同的顯示效果，但大家還是按照正常的方法來使用，避免給后續的編輯修改帶來麻煩。
