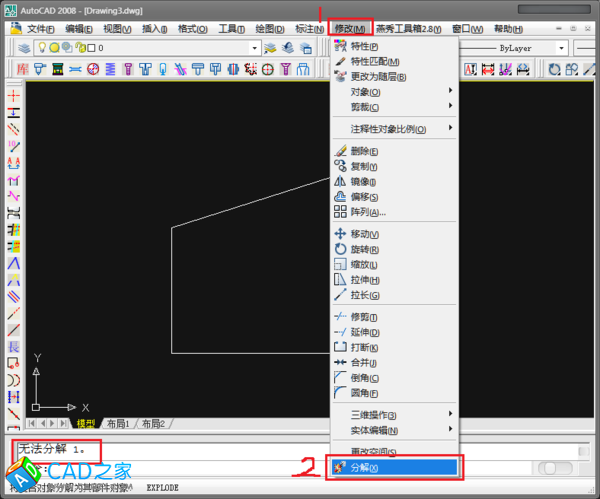

在AutoCAD中打散插入的塊可以用“分解”命令（快捷鍵X）。但是如果出現(xiàn)圖1中下方的提示是“無法分解”時就不能用分解命令了。下面我分步驟介紹一下怎么打散“無法分解”的塊。
第一步：選擇這個塊，右鍵選擇“在位編輯塊”，彈出“參照編輯”對話框，直接點(diǎn)擊確定。
第二步：在彈出的工具條中選擇圖中所示的“從工具集刪除”命令，然后框選整個塊中的元素回車，最后點(diǎn)擊“保存參照編輯”命令，在彈出的對話框中點(diǎn)確定保存就可以了。
